圓頂閥詳細介紹

圓頂閥產品概述：

圓頂閥是一種新型的快速起閉閥門，是目前國際上燃煤電廠氣力輸灰系統中使用數量最多、使用效果最佳的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年市場運作中得到充分驗證，贏得了廣大客戶的信賴。

圓頂閥工作原理：
圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為全封閉回轉推桿式氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣，膨脹緊緊地壓在球面圓頂閥芯上，從而形成一個非?？煽康拿芊猸h(huán)帶，阻止了管道內物料的流動。當圓頂閥開啟時，橡膠密封圈排氣，圓頂閥閥芯開啟，此時閥門打開。

圓頂閥性能特點：

1、 啟閉靈活、閥芯無沖刷  圓頂閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8～1.5mm的間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長；閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。

2、密封嚴密、性能優良  圓頂閥的密封采用特制可充氣式橡膠密封圈，密封性好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非?？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截?cái)喙艿纼?nèi)物料的流動。

3、選材考究、工藝科學  閥芯是圓頂閥的核心部件，根據使用工況的不同采用不同的耐磨材料，使產品具有耐磨、耐沖刷等特性；閥芯光滑堅硬的表面，保證了閥芯與橡膠密封圈的緊密接觸，實現了密封的最佳配置。

4、 自動控制、運行可靠  圓頂閥的氣動執行器采用全封閉回轉推桿式直缸驅動，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。

圓頂閥零件材料：

序號 N o.	名稱 Name	材料 material	序號 N o.	名稱 Name	材料 material
1	閥體 Body	WCB	6	座板 Seat plate	WCB
2	下閥桿 Stem	2Cr13	7	隔環  Spacer ring	F6a
3	半球體 Half & ball	WCB+球面鍍硬鉻 WCB+Spherical surface with hard chrome plating	8	擺桿 Swing bar	WCB
4	上閥桿  Stem	2Cr13	9	支架  Blacket	Q235
5	密封圈 Seal Ring	耐磨橡膠 Anti-wear rubber	10	氣動裝置 Pneumatic device	成品件 Finished pieces

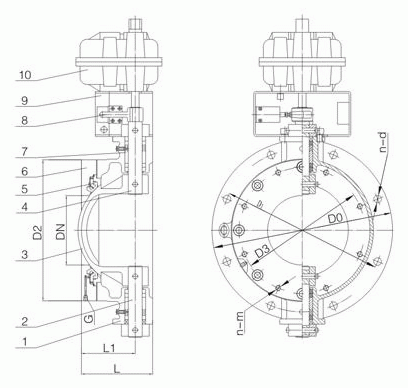

圓頂閥外形結構圖：


圓頂閥連接尺寸：

DN	L	L1	D0	D1	D2	D3	G	n-M	n-d
50	100	60	280	240	160	125	1/8	4-M12	4-18
65	110	70	250	210	180	145	1/8	4-M12	4-18
80	120	80	280	240	200	160	1/8	4-M12	6-18
100	130	95	335	295	240	200	1/8	4-M12	6-18
125	140	110	365	325	280	240	1/8	6-M12	6-22
150	160	125	390	350	320	280	1/8	6-M12	6-22
175	180	140	440	400	360	320	1/8	8-M12	8-22
200	205	155	520	470	415	315	1/8	8-M12	8-22
250	240	185	580	525	460	420	1/8	8-M20	12-27
300	280	220	640	585	530	470	1/8	8-M20	12-27
350	320	250	740	675	605	480	1/8	8-M20	12-27

圓頂閥安裝使用注意事項：

1、安裝前仔細閱讀說明書，并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適應，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

4、該閥門出廠前已做調整和動態試驗，氣路已經連接完好。

5、主要易損件為密封圈和閥芯。
