當前位置：首頁 >> 陶瓷閥門 >> 陶瓷進料閥 >> 氣動陶瓷進料閥

更新時間 2024-10-29 22:55:14

陶瓷進料閥

氣動陶瓷進料閥

產品名稱：

氣動陶瓷進料閥

型號：

Z644TC

口徑：

DN50-300

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動陶瓷進料閥】

氣動陶瓷進料閥詳細介紹

氣動陶瓷進料閥產品簡介：

氣動陶瓷進料閥/平衡閥一面閥板采用獨創的開孔設計，啟動負荷小，閥腔無卡塞現象，另一面閥板采用陶瓷閥板單面密封，耐腐蝕性強，密封性好，使用壽命大。當氣源從上進氣口通入時，氣缸桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，氣缸桿帶動閥板向上運動，閥門開啟。閥板與密封環之間加載彈簧，彈簧力始終使閥板壓向密封環，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用。而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

氣動陶瓷進料閥結構特點：

1、本閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。

3、本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝

氣動陶瓷進料閥應用規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	廠商標準
	法蘭尺寸	JB/T 79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

氣動陶瓷進料閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	中閥體	WCB
2	閥座	結構陶瓷	7	填料	柔性石墨
3	閥板	WCB+結構陶瓷	8	填料壓蓋	WCB
4	閥板座	WCB	9	支柱	25#
5	螺母	25#	10	氣動裝置	成品件

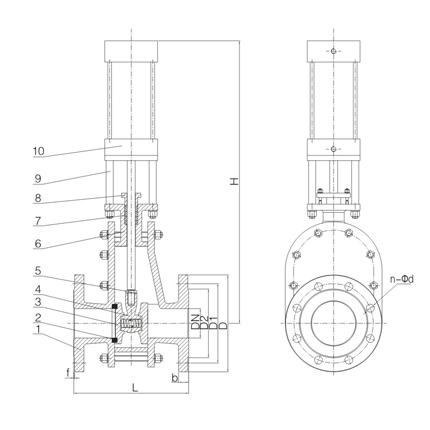

氣動陶瓷進料閥外形結構圖：

氣動陶瓷進料閥連接尺寸：

DN	PN(Mpa)	L	D	D1	H	n-d
50	1.0	220	160	125	510	4-M16
65		260	180	145	580	4-M16
80		310	195	160	610	8-M16
100		310	210	180	670	8-M16
125		310	245	210	780	8-M16
150		365	280	240	850	8-M20
175		365	310	270	950	8-M20
200		365	335	295	1060	8-M20
250		460	405	350	1190	12-M22
300		470	460	400	1350	12-M22

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動陶瓷進料閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
