當前位置：首頁 >> 陶瓷閥門 >> 陶瓷進料閥 >> 鐘罩式翻板進料閥

更新時間 2024-10-29 22:55:13

陶瓷進料閥

鐘罩式翻板進料閥

產品名稱：

鐘罩式翻板進料閥

型號：

JQ641FM

口徑：

DN100-250

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【鐘罩式翻板進料閥】

鐘罩式翻板進料閥詳細介紹

鐘罩式翻板進料閥產品簡介：

鐘罩式翻板進料閥主要用于電力干除灰系統倉泵進料閥，也可用于礦山、冶金、造紙和化工行業的氣力輸灰系統。進料閥直接與倉泵連接并融為一體，由氣缸驅動搖臂做90°旋轉實現閥門啟閉功能。這種結構的進料閥可以滿足倉泵中氣輸干灰的惡劣條件，其氟橡膠的密封面對干灰微粒有較大的包容性，不易磨損，并可耐250℃以下的高溫，密封件可直接更換。本閥門鐘罩形的閥腔不易結灰，閥體上開出的手孔可以在線更換內部的密封零件，維修方便。

鐘罩式翻板進料閥特點與用途：

1、本進料閥專用于發電廠干灰系統，濃向輸送倉泵進料用閥門。工作由直行程氣缸帶動，可頻繁工作，每小時可達6-10次，氣源壓力為0.4-0.6MPa。

2、本閥閥體材質為鑄鋼和焊接件兩種。閥板與閥座和所有密封件均采用氟橡膠，耐溫可達250o左右，本閥的所有密封件可定期更換。
3、本閥密封性能好，耐磨性強，啟動負荷小，卡灰及積灰現象少，使用壽命長。本閥門有流體阻力小，啟閉省力，全開時受介質沖蝕小，安裝方便等特點，主要用于介質的切斷。

鐘罩式翻板進料閥應用規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	廠商標準
	法蘭尺寸	JB/T 79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

鐘罩式翻板進料閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	20#	7	閥瓣支座	20#
2	封蓋	20#	8	閥瓣	20#
3	閥桿壓蓋	Q235	9	閥瓣襯	NBR
4	閥桿	2Cr13	10	閥座	NBR
5	閥瓣連桿	25#	11	螺釘	B7
6	銷軸	35#	12	氣動裝置

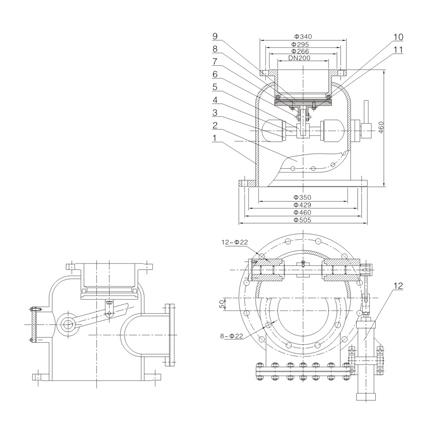

鐘罩式翻板進料閥外形結構圖：

鐘罩式翻板進料閥連接尺寸：

DN	D	D1	D2	C	H	Z-d	L	G
100	215	180	155	20	737	8-Φ18	360	248
125	245	210	185	24	775	8-Φ18	600	300
150	280	240	210	24	837	8-Φ23	650	320
175	310	270	240	26	915	8-Φ23	650	340
200	335	295	265	26	1007	8-Φ23	640	360
225	365	325	295	28	1110	8-Φ23	640	370
250	390	350	320	28	1245	8-Φ23	640	385

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鐘罩式翻板進料閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
