陶瓷旋轉閥
| 氣動陶瓷旋轉閥 |
 |
產品名稱： | 氣動陶瓷旋轉閥 | |||||
| 型號： | XZ643TC | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【氣動陶瓷旋轉閥】 | |||||||
氣動陶瓷旋轉閥詳細介紹
氣動陶瓷旋轉閥產品概述：
氣動陶瓷旋轉閥主體采用鑄鋼、耐磨陶瓷組合而成。主要適用于發電廠干灰系統氣、渣的進出料做啟閉之用，也適用于礦山、造紙、石化等有磨損、腐蝕的粉塵、水、油、蒸汽等介質在管邊上的啟閉之用。陶瓷旋轉出料閥具有密封性能好、耐高溫、耐磨性強、啟動輕松、無卡灰及積灰現象、使用壽命長等特點。
1、本閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。
3、本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝
氣動陶瓷旋轉閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
廠商標準 |
法蘭尺寸 |
JB/T 79.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
氣動陶瓷旋轉閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
下閥體 |
WCB |
6 |
密封墊片 |
高溫紙板 |
2 |
閥座 |
結構陶瓷 |
7 |
上閥體 |
WCB |
3 |
閥板 |
WCB+結構陶瓷 |
8 |
閥桿 |
2Cr13 |
4 |
托架 |
WCB |
9 |
曲柄 |
WCB |
5 |
中體 |
WCB |
10 |
氣動裝置 |
成品件 |

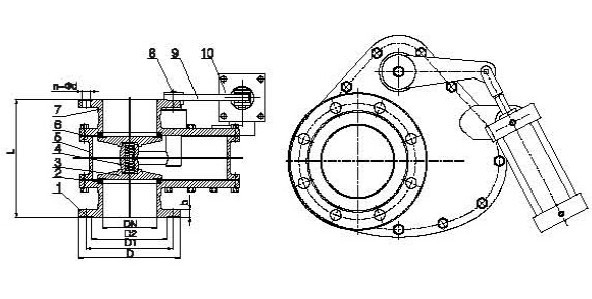

氣動陶瓷旋轉閥外形結構圖：
氣動陶瓷旋轉閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
n-Φd |
FQGA |
50 |
1.0 |
200 |
160 |
125 |
99 |
15 |
4-Ф18 |
80x65 |
65 |
220 |
180 |
145 |
118 |
15 |
4-Ф18 |
80x80 |
|
80 |
250 |
195 |
160 |
132 |
16 |
8-Ф18 |
100x95 |
|
100 |
280 |
215 |
180 |
156 |
16 |
8-Ф18 |
125x115 |
|
125 |
310 |
245 |
210 |
184 |
18 |
8-Ф18 |
125x140 |
|
150 |
310 |
280 |
240 |
211 |
18 |
8-Ф22 |
160x165 |
|
200 |
335 |
335 |
295 |
266 |
20 |
8-Ф22 |
200x220 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動陶瓷旋轉閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
