當前位置：首頁 >> 排氣閥 >> 復合式排氣閥 >> 復合式排氣閥

更新時間 2024-10-29 22:50:25

復合式排氣閥

產品名稱：

復合式排氣閥

型號：

CARX

口徑：

DN25-300

壓力：

1.0-2.5MPa

材質：

鑄鐵，鑄鋼，不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【復合式排氣閥】

復合式排氣閥詳細介紹

復合式排氣閥產品概述：

復合式排氣閥用于管路上的最高點有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。

復合式排氣閥結構及用途：
復合式排氣閥，閥體為圓桶狀，閥門內件包括不銹鋼浮球，杠桿及閥瓣，本閥安裝在泵出口處或送配水管線中，用來排除集壓在管中的空氣，以提高管線及水泵的使用效率。當管內一旦出現負壓時，此閥能迅速吸入外界空氣，以保管線因負壓所產生損壞。

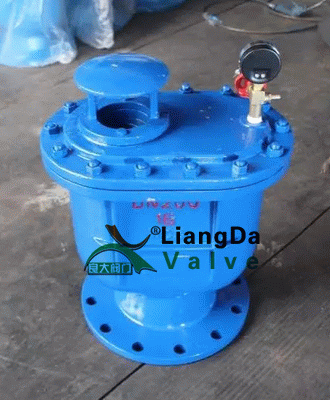

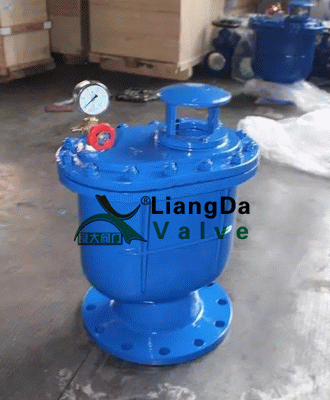

復合式排氣閥產品實物圖：

復合式排氣閥工作原理：
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

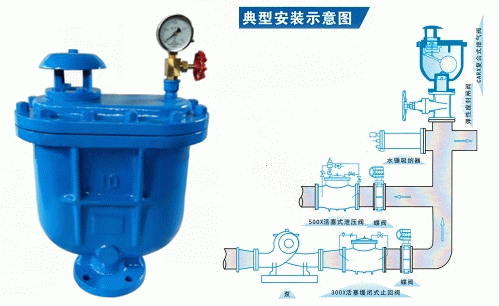

復合式排氣閥典型安裝圖：

復合式排氣閥性能參數：

介質	清水
溫度	常溫
閥體	灰鑄鐵HT200
浮球與塞頭	不銹鋼
密封材料	丁晴橡膠
閥體試驗打壓	1.5MPa
浮球、密封試驗打壓	0.05-1.1MPA不漏水

復合式排氣閥零件材料：

序號	名稱	材質
1	閥體	HT200
2	閥蓋	HT200
3	浮球	SUS 304
4	杠桿架	鑄銅ZH59
5	桿	鑄銅ZH59
6	塞頭	丁睛橡膠NBR

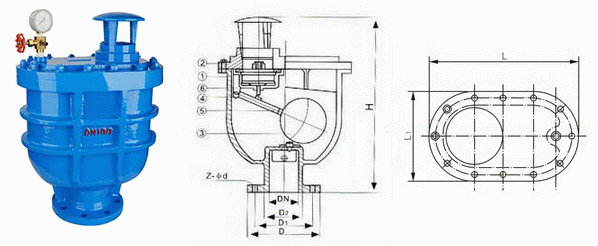

復合式排氣閥外形結構圖：

復合式排氣閥連接尺寸：

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	H	L	L1	D	D1	D2	z-φd
CARX-1.0 CARX-1.6	20	375	290	180	105	75	55	4-12
	25	375	290	180	115	85	65	4-14
	50	480	360	205	160	125	100	4-14
	80	520	405	245	195	160	135	4-18
	100	530	405	245	215	180	155	4-18
