當前位置：首頁 >> 液化氣閥門
>> 不銹鋼燃?xì)忾y門 >> 不銹鋼氣動緊急切斷閥 更新時間 2024-10-29 22:50:29
不銹鋼燃?xì)忾y門
| 不銹鋼氣動緊急切斷閥 |
 |
產品名稱： | 不銹鋼氣動緊急切斷閥 | |||||
| 型號： | QDQ421F | ||||||
| 口徑： | DN25-400 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼氣動緊急切斷閥】 | |||||||
不銹鋼氣動緊急切斷閥詳細介紹
不銹鋼氣動緊急切斷閥概述：
不銹鋼氣動緊急切斷閥在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。不銹鋼氣動緊急切斷閥原理及用途：
不銹鋼氣動緊急切斷閥是一種安全保護閥，安裝在液化石油氣（燃?xì)猓?，液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉，以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。此閥也可做為氣動截止閥使用?？蓪?shí)現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。安裝在液化氣，天燃?xì)?，液氨與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。

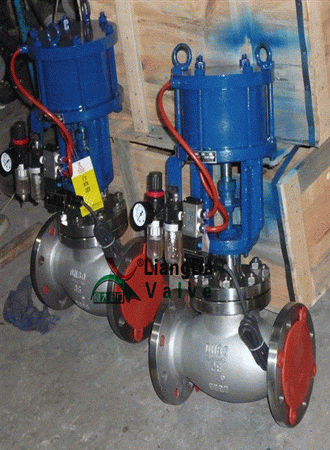

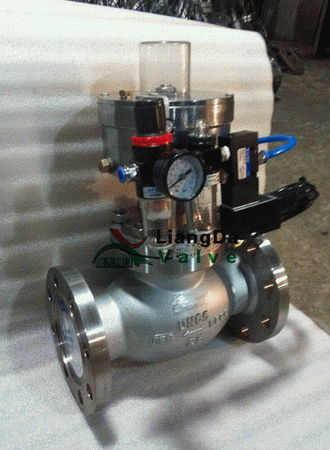

不銹鋼氣動緊急切斷閥產品實物圖：
不銹鋼氣動緊急切斷閥性能參數：
| 壓力等級 | 1.6、2.5、4.0Mpa |
| 氣缸工作壓力 | ≤2.0MPa |
| 使用溫度 | -40~+80℃ |
| 氣缸使用介質 | 氮?dú)?、無水空氣 |
| 使用介質 | 天然氣、液化氣、氣體 |
| 關閉時間 | ≤5秒 |
| 氣缸關閉壓力 | ≥0.4-0.8MPa |
| 閥體 | 鑄剛、不銹鋼、304、316、316L |
| 彈簧 | 50CrVA(彈簧鋼) |
| 氣缸、活塞 | 球墨鑄鐵 |
| 密封圈、O型圈 | 聚四氟乙烯、丁晴橡膠 |
不銹鋼氣動緊急切斷閥操作規程：
1、緊急切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
2、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
3、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。
4、當工作人員處理完事故，電磁閥線圈斷電,重新開啟閥門，才會恢復供氣。

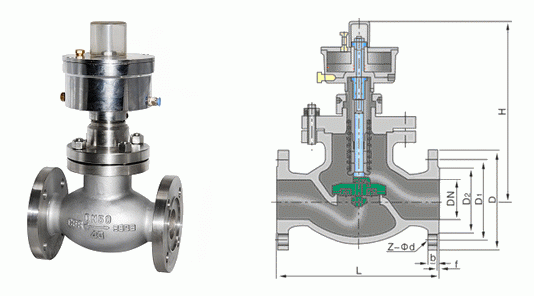

不銹鋼氣動緊急切斷閥外形結構圖：
不銹鋼氣動緊急切斷閥連接尺寸：
| PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
| 1.6MPa 2.5MPa 4.0MPa |
25 | 160 | 260 | 230 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 180 | 270 | 240 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 200 | 280 | 250 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
| 50 | 230 | 300 | 270 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 80 | 310 | 360 | 320 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
| 100 | 350 | 400 | 360 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 150 | 480 | 510 | 510 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
| 200 | 600 | 610 | 550 | 360 | 310 | 278 | 30 | 4 | 12-25 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼氣動緊急切斷閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
