當前位置：首頁 >> 液化氣閥門 >> 燃?xì)饩o急切斷閥 >> 手動帶氣動緊急切斷閥

更新時間 2024-10-29 22:50:30

燃?xì)饩o急切斷閥

手動帶氣動緊急切斷閥

產品名稱：

手動帶氣動緊急切斷閥

型號：

SQDQ421F

口徑：

DN25-300

壓力：

1.6-6.4MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【手動帶氣動緊急切斷閥】

手動帶氣動緊急切斷閥詳細介紹

手動帶氣動緊急切斷閥產品簡介：

SQDQ421F手動帶氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源、電源的情況下，可以通過手動來開啟、關閉切斷閥，保證企業的正常生產。手動氣動緊急切斷閥利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。適用于氨氣、燃?xì)鈨?，管道出入口控制切斷流量的安全閥門。氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。

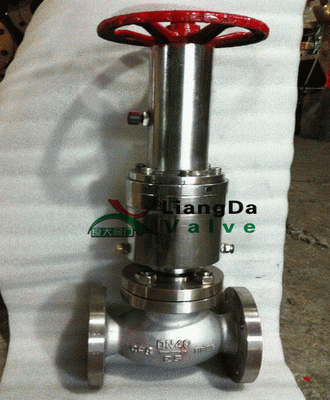

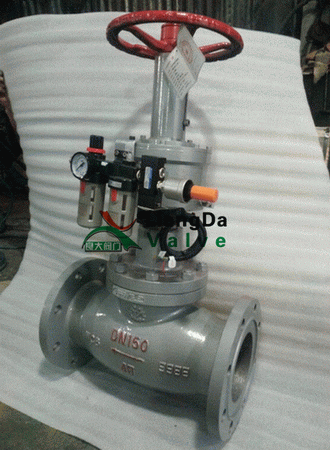

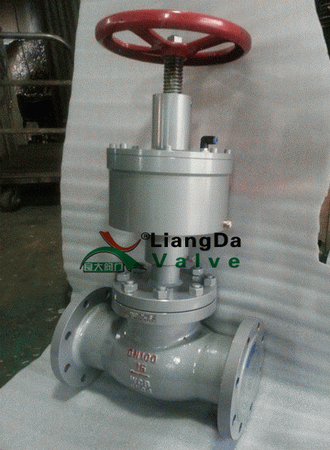

手動帶氣動緊急切斷閥產品實物圖：

手動帶氣動緊急切斷閥性能規范：

壓力等級	2.5、4.0MPa
氣缸工作壓力	0.3-0.6MPa
使用溫度	-40~+80℃
氣缸使用介質	氮?dú)狻o水空氣
使用介質	天然氣、液化氣、液氨、氣體
熔閉時間	±70℃
關閉時間	≤5秒
氣缸開啟壓力	≥0.3-0.6Mpa
閥體材料	鑄鋼、不銹鋼：304、316、316L
彈簧	50CrVA（彈簧鋼）
氣缸、活塞	球墨鑄鐵
密封圈、O型圈	聚四氟乙烯、丁晴橡膠

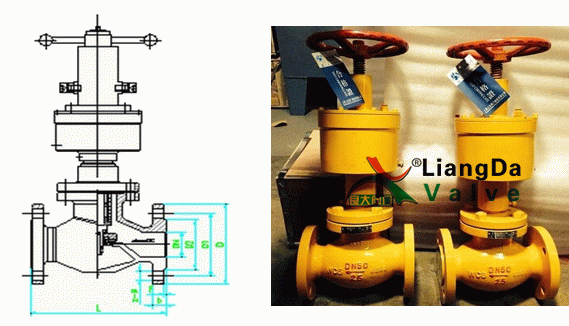

手動帶氣動緊急切斷閥外形結構圖：

手動帶氣動緊急切斷閥結構說明：

1、當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時緊急切斷閥自動關閉。

2、氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。

3、站用切斷閥采用聚四氟乙烯密封面，密封性良好。

4、儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸○型圈。

5、主要運動部件采用含鉻不銹鋼，耐蝕性良好。

手動帶氣動緊急切斷閥連接尺寸：

DN	D	D1	D2	b	F	z-Ф
25	115	85	65	16	2	4-Ф14
32	135	100	78	18	2	4-Ф18
40	145	110	85	18	2	4-Ф18
50	160	125	100	20	3	4-Ф18
65	180	145	120	22	3	8-Ф18
80	195	160	135	22	3	8-Ф18
100	230	190	160	24	3	8-Ф23
125	270	220	188	28	3	8-Ф25
150	300	250	218	30	3	8-Ф25
200	360	310	278	34	3	12-Ф25
250	425	370	332	36	3	12-Ф30
300	485	430	390	40	3	16-Ф30

手動帶氣動緊急切斷閥產品優點：
手動氣動緊急切斷閥針對普通鑄剛閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，雙功能切斷閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃?xì)飧g，低溫可至－40℃,最大限度保證工況條件使用要求。結構采用日本切斷閥技術，閥體全部利用精鑄，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。

手動帶氣動緊急切斷閥注意事項：

1、切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。流經閥體內的介質應該是無雜質和無顆粒的氣體。

2、常閉式切斷閥：電磁閥斷電排氣,閥門自動關閉。應每天在不生產時將閥門關閉，避免彈簧長期壓縮疲勞失靈，降低切斷閥密封的性能。影響正常工作生產。

3、常開式切斷閥：電磁閥通電進氣,氣壓關閉閥門。關閉電磁閥排氣，閥門重新開啟。
