當前位置：首頁 >> 截止閥
>> 保溫截止閥 >> 直通式保溫截止閥 更新時間 2024-10-29 22:57:12
保溫截止閥
| 直通式保溫截止閥 |
 |
產品名稱： | 直通式保溫截止閥 | |||||
| 型號： | BJ41H/W | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【直通式保溫截止閥】 | |||||||
直通式保溫截止閥詳細介紹
直通式保溫截止閥產品概述：
直通式保溫截止閥是根據截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫截止閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
直通式保溫截止閥產品標準：
設計與制造：BS1873 BS5160 GB12233
法蘭尺寸：ANSIB16.5 JB/T79 GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10 BS1873 GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755 GB/T13927
直通式保溫截止閥性能規范：
| 型號 | 公稱壓力PN(MPa) | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力(MPa) | |
| 殼體 | 密封 | |||||
| BJ41H/W-16P、R、C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸類 | ≤1.0 |
| BJ41H/W-25P、R、C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸類 | ≤1.0 |

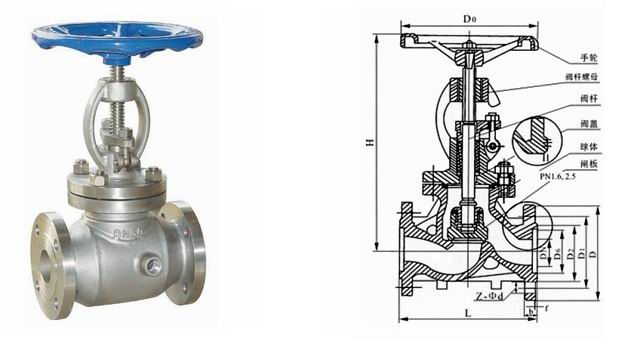

直通式保溫截止閥外形結構圖：
直通式保溫截止閥連接尺寸：
| 型號 | 公稱通徑DNmm | 尺寸 | ||||||||||||||||||||
| L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||||||||||||||
|
15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 170 | 3/8 | ||||||||||||
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 190 | 3/8 | |||||||||||||
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 205 | 3/8 | |||||||||||||
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 270 | 1/2 | |||||||||||||
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 310 | 1/2 | |||||||||||||
| 50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 358 | 1/2 | |||||||||||||
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 373 | 1/2 | |||||||||||||
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 435 | 1/2 | |||||||||||||
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 500 | 1/2 | |||||||||||||
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 614 | 1/2 | |||||||||||||
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 674 | 1/2 | |||||||||||||
| 200 | 600 | 335 | 295 | 264 | 26-3 | 12-23 | 818 | 818 | 1/2 | |||||||||||||
| 250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 949 | 969 | 1/2 | |||||||||||||
| 型號 | 公稱通徑DNmm | 尺寸 | ||||||||||||||||||||
| L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||||||||||||||
|
15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 | 3/8 | ||||||||||||
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | 3/8 | |||||||||||||
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | 3/8 | |||||||||||||
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | 1/2 | |||||||||||||
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | 1/2 | |||||||||||||
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | 1/2 | |||||||||||||
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | 1/2 | |||||||||||||
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | 1/2 | |||||||||||||
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-18 | 465 | 360 | 1/2 | |||||||||||||
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-23 | 550 | 400 | 1/2 | |||||||||||||
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | 1/2 | |||||||||||||
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-25 | 780 | 450 | 1/2 | |||||||||||||
| 250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | 1/2 | |||||||||||||
| 型號 | 公稱通徑DNmm | 尺寸 | ||||||||||||||||||||
| L | D | D1 | D2 | D6 | B-f | Z-Φd | H | 2-G | ||||||||||||||
|
15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 233 | 3/8 | ||||||||||||
| 20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 275 | 3/8 | |||||||||||||
| 25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 285 | 3/8 | |||||||||||||
| 32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4-18 | 302 | 1/2 | |||||||||||||
| 40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 355 | 1/2 | |||||||||||||
| 50 | 230 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 370 | 1/2 | |||||||||||||
| 65 | 290 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 408 | 1/2 | |||||||||||||
| 80 | 310 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 436 | 1/2 | |||||||||||||
| 100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 475 | 1/2 | |||||||||||||
| 125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 558 | 1/2 | |||||||||||||
| 150 | 480 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 720 | 1/2 | |||||||||||||
| 200 | 600 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 800 | 1/2 | |||||||||||||
| 型號 | 公稱通徑DNmm | 尺寸 | ||||||||||||||||||||
| L | D | D1 | D2 | D6 | B-f | Z-Φd | H | 2-G | ||||||||||||||
|
15 | 170 | 105 | 75 | 55 | 55 | 18-2 | 4-14 | 240 | 3/8 | ||||||||||||
| 20 | 190 | 125 | 90 | 68 | 68 | 20-2 | 4-14 | 280 | 3/8 | |||||||||||||
| 25 | 210 | 135 | 100 | 78 | 78 | 22-2 | 4-14 | 290 | 3/8 | |||||||||||||
| 32 | 230 | 150 | 110 | 82 | 82 | 24-2 | 4-18 | 325 | 1/2 | |||||||||||||
| 40 | 260 | 165 | 125 | 95 | 95 | 24-3 | 4-18 | 360 | 1/2 | |||||||||||||
| 50 | 300 | 175 | 135 | 105 | 105 | 26-3 | 4-18 | 410 | 1/2 | |||||||||||||
| 65 | 340 | 200 | 160 | 130 | 130 | 28-3 | 8-18 | 430 | 1/2 | |||||||||||||
| 80 | 380 | 210 | 170 | 140 | 140 | 30-3 | 8-18 | 465 | 1/2 | |||||||||||||
| 100 | 430 | 250 | 200 | 168 | 168 | 32-3 | 8-18 | 537 | 1/2 | |||||||||||||
| 125 | 500 | 295 | 240 | 202 | 202 | 36-3 | 8-23 | 630 | 1/2 | |||||||||||||
| 150 | 550 | 340 | 280 | 240 | 240 | 38-3 | 8-25 | 790 | 1/2 | |||||||||||||
| 200 | 650 | 405 | 345 | 300 | 300 | 44-3 | 12-25 | 910 | 1/2 | |||||||||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【直通式保溫截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
