產品名稱： | 保溫夾套閘閥 | |||||
| 型號： | BZ41H/W | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫夾套閘閥】 | |||||||
保溫夾套閘閥詳細介紹
保溫夾套閘閥產品概述：
保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，用于輸送常溫下會凝固的高粘度介質。保溫夾套閘閥的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通閘閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨Graphite |
墊片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 Graphite+304 |
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

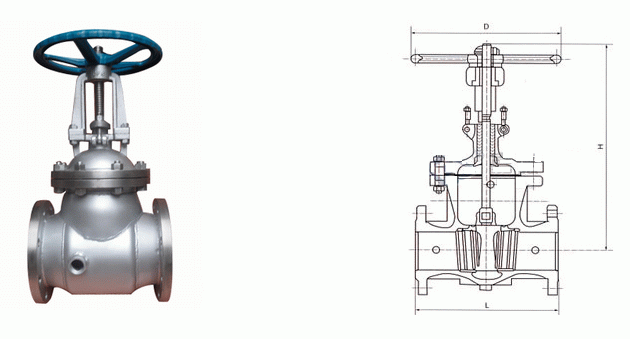

保溫夾套閘閥外形結構圖：
保溫夾套閘閥連接尺寸：
1.6MPa主要連接尺寸：
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
H |
mm |
310 |
358 |
372 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
D |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
2.5MPa主要連接尺寸：
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
D |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
4.0MPa主要連接尺寸：
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
D |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |

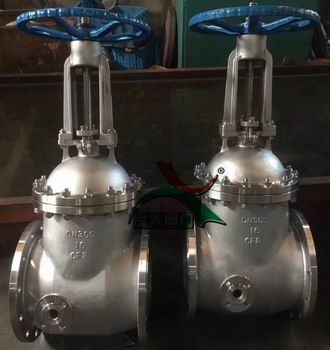

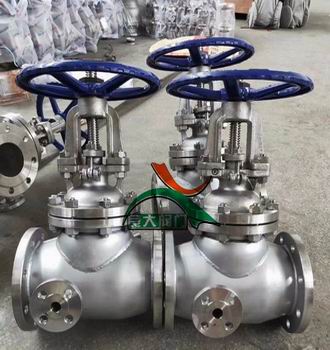

保溫夾套閘閥產品實物圖：
