塑料背壓閥

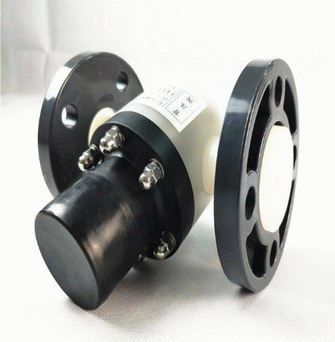

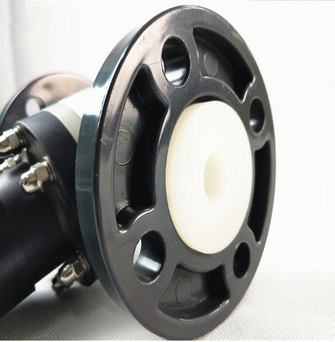

| PVDF塑料法蘭背壓閥 |
 |
產品名稱： | PVDF塑料法蘭背壓閥 | |||||
| 型號： | BF41W | ||||||
| 口徑： | DN6-100 | ||||||
| 壓力： | 0.1-1.6MPa | ||||||
| 材質： | PVDF塑料 | ||||||
|
|||||||
| 您正在瀏覽：【PVDF塑料法蘭背壓閥】 | |||||||
PVDF塑料法蘭背壓閥詳細介紹
PVDF塑料法蘭背壓閥產品概述：
PVDF塑料法蘭背壓閥產品概述：
PVDF塑料法蘭背壓閥通過內置彈簧的彈力來實現動作：當系統壓力比設定壓力小時，膜片在彈簧彈力的作用下堵塞管路；當系統壓力比設定壓力大時，膜片壓縮彈簧，管路接通，液體通過背壓閥。背壓閥結構同單向閥相似，但開啟壓力大于單向閥，在0.2到1.6兆帕間。在管路或是設備容器壓力不穩的狀態下，背壓閥能保持管路所需壓力，使泵能正常輸出流量。另在泵的出端由于重力或其它作用常會出現虹吸現象，此時背壓閥能消減由于虹吸產生的流量及壓力的波動。而對于計量泵等容積泵在低系統壓力下工作時，都會出現過量輸送。為防止類似問題，必須使計量泵的出口至少有0.7Bar的背壓，一般通過在計量泵出口安裝背壓閥來達到目的。
PVDF塑料法蘭背壓閥安裝注意事項：
1、安裝應避免與系統發生共振，否則將對背壓閥工作產生嚴重影響，并可能損壞背壓閥發生危險。
2、與脈動阻尼器同時使用時，脈動阻尼器應安在泵與背壓閥間，以吸收泵與背壓閥間的流量峰值。減緩背壓閥的磨損速度。
3、室外使用應加防護棚或防護罩。
4、對背壓閥進行任何檢查、維護前，應停止運轉設備，釋放閥內壓力，關閉背壓閥與系統相聯的閥門，同時確認脈動阻尼器內沒有壓力。維修時注意防止閥內高壓流體噴濺，傷害人體。
5、背壓閥具有方向性。若背壓閥進出口接反，背壓將會成倍增加，給系統帶來危害并可能發生危險。
6、運轉中發現背壓閥發生故障應及時停止系統運行或關閉背壓閥所在管路，停止背壓閥的使用，并檢查更換背壓閥。
7、管路通徑有DN6、8、10、15、20、25、40、50、65、80、100十一個型號。
8、入口端壓力有0.3MPa與1.0MPa兩個系列，進出口端壓力差可以通過調節彈簧長度調節。
背壓閥如何使用？
1、背壓閥用于防止液體在重力作用下自流(或虹吸)，這時候一般選用大于液體自身壓力即可，如防止液位為2米藥箱中的液體自流，可選用壓力大于0.02MPa的背壓閥，一般選用0.1MPa即可。
2、背壓閥用于穩定泵的流量，如某些泵的流量隨壓力變化較大，可在泵的出口處設置背壓閥，使泵的輸出流量穩定，這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。出口管道上的單向閥用于防止液體回流，背壓閥用于保持泵出口有一恒定壓力。
PVDF塑料法蘭背壓閥連接尺寸：
規格型號 |
材質 |
公稱通徑 |
設定壓力（MPa） |
尺寸 |
連接方式 |
背壓閥結構圖 | |
下閥體直徑D（mm） |
總高H(mm) |
||||||
BF41W-P6/1.0 |
PVC |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
 |
BF41W-P8/1.0 |
PVDF |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
|
BF41W-P10/1.0 |
PVDF |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
|
BF41W-P15/1.0 |
PVDF |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
|
BF41W-P20/1.0-65 |
PVDF |
20 |
0.1-1.0 |
64.7(小閥體，適合250L/h以內的泵) |
104 |
Rc3/4” |
|
| BF41W-P20/1.0 | 87 |
123 |
|||||
BF41W-P25/1.0 |
PVDF |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
|
BF41W-P32/1.0 |
PVDF |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
|
BF41W-P40/1.0-N |
PVDF |
40 |
0.1-1.0 |
117(小閥體，適合2500L/h以內的泵) |
185 |
Rc1+1/2” |
|
| BF41W-P40/1.0 | 137 | 240 | |||||
BF41W-P50/1.0 |
PVDF |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
|
BF41W-P65/1.0 |
PVDF |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
|
BF41W-P80/0.6 |
PVDF |
80 |
0.1-0.6 |
230 |
420 |
Rc3” |
|
BF41W-P100/0.6 |
PVDF |
100 |
0.1-0.6 |
250 |
430 |
Rc4” |
|
PVDF塑料法蘭背壓閥設計特點：
1、彈簧膜片式結構，壓力可調（調壓范圍見參數表）。
2、接觸介質部分只有下閥體和膜片，下閥體和膜片密封處加工有密封筋，密封效果好，靈敏度高。
3、常規膜片采用EPDM襯四氟形式，做夾布加工，密封效果好，使用壽命高；純四氟膜片耐溫高、耐腐蝕性強。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【PVDF塑料法蘭背壓閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
