當前位置:首頁 >> 底閥 >> 水泵底閥 >> 水泵底閥
更新時間 2024-10-29 22:56:36


水泵底閥
    水泵底閥
    水泵底閥   產品名稱: 水泵底閥
    型號:H42X
    口徑:DN15-600
    壓力:0.6-2.5MPa
    材質:鑄鐵、鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【水泵底閥

       水泵底閥詳細介紹


    水泵底閥產品介紹:

    水泵底閥也叫底閥,一般安裝在水泵底部,起到防止介質(水)逆流的作用。底閥由閥體、閥瓣、閥蓋、襯套、密封圈等零件組成。水泵底閥主要是法蘭連接,閥瓣多為單瓣,閥蓋上面有多個進水口和加強筋,以使介質進入閥體時不易堵塞,密封圈為熟橡膠墊,經久耐磨。

    水泵底閥工作原理:
    水泵底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。


    水泵底閥零件材料:
    零件名稱 材料
    閥體、閥蓋、閥瓣 灰鑄鐵、鑄鋼、不銹鋼
    密封圈 橡膠
    墊片 石棉板

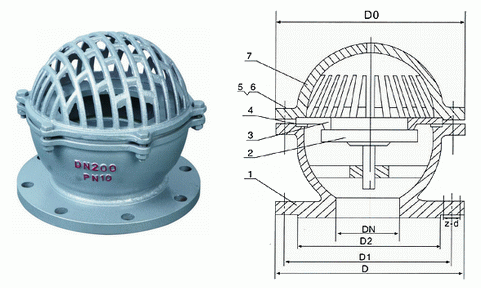

    水泵底閥外形結構圖:


    水泵底閥安裝使用注意事項:
    1、注意:在安裝前先將閥芯中的木質支撐物去掉,否則不能使用。
    2、安裝要求:安裝在水泵吸水管的底部,安裝時應保證其垂直狀態。
    3、啟動:首次啟動前向引水管中充滿水之后迅即啟動,造成吸水管內半真空狀態,將水吸入垂直管,以完成泵水過程。
    4、檢修:一般情況下使用不必檢修。當需要檢修時,只需將底閥中口打開,更換閥芯橡膠墊即可,檢修后仍按首次啟泵方法啟動。

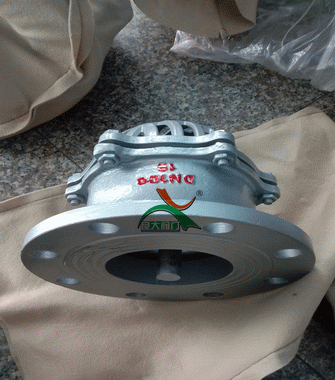

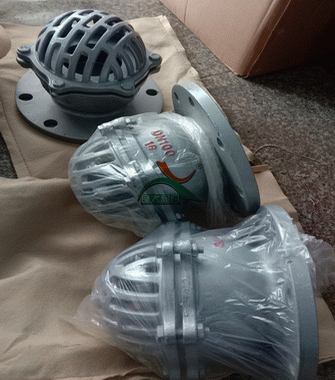

    水泵底閥產品實物圖:


    水泵底閥連接尺寸:
    型號 公稱通徑DN(mm) 尺寸 重量
    D D1 D2 b-f Z-Φd D0 h0 H
    H42X-6/10 50 140 110 90 16-3 4-14 135 17 142 4
    65 160 130 110 16-3 4-14 168 25 180 6.5
    80 185 150 125 18-3 4-18 198 32 197 8.5
    100 205 170 145 18-3 4-18 247 40 230 143.5
    125 235 2500 175 20-3 8-18 272 43 270 18
    150 260 225 200 20-3 8-18 315 38 297 24
    200 315 280 255 22-3 8-18 405 65 382 38
    250 370 335 310 24-3 12-18 465 84 460 64
    300 435 395 262 24-4 12-23 510 90 530 98

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【水泵底閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
