鑄鐵底閥
| 鑄鐵底閥 |
 |
產品名稱： | 鑄鐵底閥 | |||||
| 型號： | H42X | ||||||
| 口徑： | DN25-500 | ||||||
| 壓力： | 0.25-1.6MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【鑄鐵底閥】 | |||||||
鑄鐵底閥詳細介紹
鑄鐵底閥產品概述：
底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為6-25公斤。
鑄鐵底閥結構與原理:
底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
鑄鐵底閥性能規范：
適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992

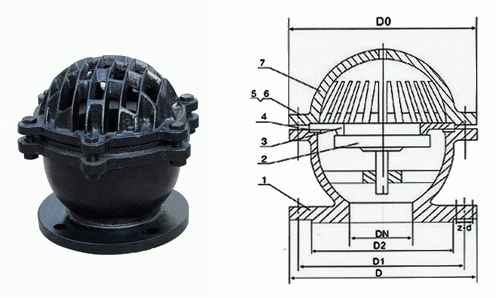

鑄鐵底閥外形結構圖：
鑄鐵底閥外形尺寸及重量：

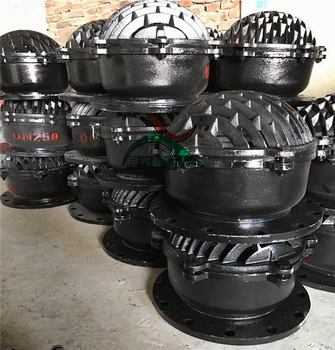

鑄鐵底閥產品實物圖：
鑄鐵底閥零件材料：
| 零件名稱 | 材料 |
| 閥體、閥蓋、閥瓣 | 灰鑄鐵、鑄鋼、不銹鋼 |
| 密封圈 | 橡膠 |
| 墊片 | 石棉板 |

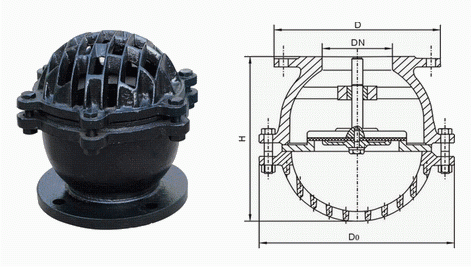

鑄鐵底閥外形結構圖：
鑄鐵底閥外形尺寸及重量：
| 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
| H42X-16/25 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |

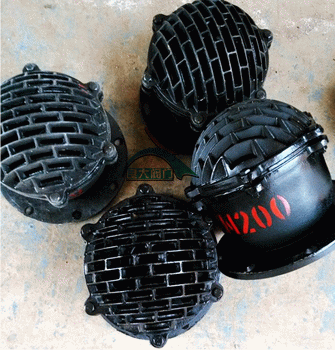

鑄鐵底閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鑄鐵底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
