當前位置：首頁 >> 視鏡
>> 直通視鏡 >> 不銹鋼直通視鏡 | 不銹鋼直通視鏡 |
 |
產品名稱： | 不銹鋼直通視鏡 | |||||
| 型號： | HGS07 | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼直通視鏡】 | |||||||
不銹鋼直通視鏡詳細介紹
不銹鋼直通視鏡作用概述：
直通視鏡是安裝在管道或設備上可以隨時查看監測內部物料的工作情況，視鏡采用優質的304/316/321/316L等。它具有超高的耐腐蝕性，并且加工容易，外表美觀，同時視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。不銹鋼視鏡由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種視鏡。不銹鋼直通視鏡技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
連接方式：法蘭，螺紋，焊接等。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯。
工作壓力（MPa）0.6~2.5
工作溫度（℃）：0~200℃

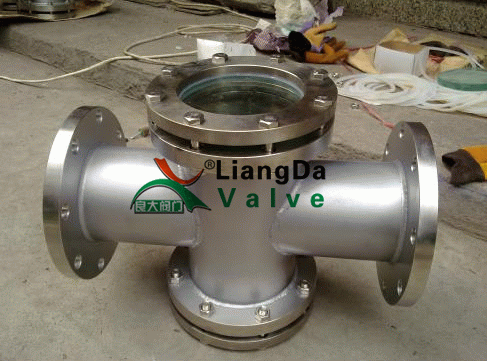

不銹鋼直通視鏡產品實物圖：
不銹鋼直通視鏡連接尺寸：
G |
DN |
2.5公斤 |
6公斤 |
||||||
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
||||||
H |
L |
直徑 |
厚度 |
H |
L |
直徑 |
厚度 |
||
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
1.視鏡應焊在需要觀察的部位，并且沒有阻礙物擋住觀察人員與光線的進入.化工等容器還需要選擇比較通風的位置,確保操作員工的安全.
2.若內部光線不足或有觀察不到死角，則要在對面再焊一個視鏡或選擇帶燈容器視鏡；
3.高度以操作者觀察方便為宜，內部應確保沒有阻礙視線的部件；
4.應避開容器本身的焊縫及內部的其它零部件。
確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損壞并且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
5、鉸接或螺紋連接的視鏡裝置在工作前要確保密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確保視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損壞，并調整好連接螺釘。不僅要確保與視鏡鏡片連接的配件密封良好，還要確保視鏡與焊接法蘭之間密封均良好。并確保容器內的壓力不超過額定壓力；
6、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。
