陶瓷閘閥

產品名稱：

陶瓷閘閥

型號：

Z41TC

口徑：

DN50-500

壓力：

1.6-10.0MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【陶瓷閘閥】

陶瓷閘閥詳細介紹

陶瓷閘閥產品概述：

Z41TC陶瓷閘閥適用于公稱壓力PN1.6～10.0Mpa，工作溫度-29～540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。

陶瓷閘閥結構特點：

1、密封可靠、性能優良、造型美觀、互換性好。

2、閘板、閥座密封面采用最新工程陶瓷材料，按引進美國的先進工藝研制開發制造而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。

3、閥體通道和內腔可鑲裝及噴涂陶瓷襯里，可與陶瓷襯里管道連接組成耐磨管路系統，用于排灰排渣及放料排污系統可有效地延長系統的使用壽命。

4、采用高性能填料。

5、傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。

陶瓷閘閥制造標準：

設計與制造：GB12234

結構長度：GB12221

壓力溫度等級：GB9131

連接法蘭：JG/T79 GB9113 HG20593-20635

試驗與檢驗：GB13927 JB/T9092

陶瓷閘閥性能規范：

型號Type	公稱壓力(MPa) Nominal pressure	試驗壓力(MPa) Test pressure		工作溫度(℃) Working temperature	適用介質Applicable medium
		強度Intensity	密封(液) The seal
Z41TC	1.6	2.4	1.8	≤350℃	液體、灰、固體等介質Liquid, ash, solid medium
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

陶瓷閘閥零件材料：

零件名稱 Part name	材料編號Material serial number
閥體 Body	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥蓋 Bonnet	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥板 Disc	WCB+工程陶瓷WCB+ engineering ceramics	ZGCr5Mo+工程陶瓷ZGCr5Mo+ engineering ceramics	ZG1Cr18Ni9Ti+工程陶瓷ZG1Cr18Ni9Ti+ engineering ceramics
閥座 Seat	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics
閥桿 Stem	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥桿螺母 Yoke nut	2CuAL1OFe3	2CuAL1OFe3	2CuAL1OFe3

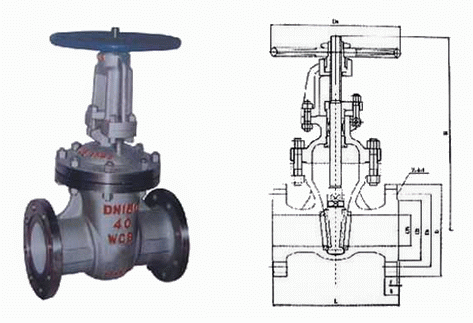

陶瓷閘閥外形結構圖：

陶瓷閘閥連接尺寸：

公稱壓力Nominal Pressure	公稱通徑Nominal Diameter	尺寸Diameter
公稱壓力Nominal Pressure	公稱通徑Nominal Diameter	L	D	D1	D2	b-f	Z-Φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

公稱壓力Nominal Pressure	公稱通徑Nominal Diameter	尺寸Diameter
公稱壓力Nominal Pressure	公稱通徑Nominal Diameter	L	D	D1	D2	b-f	F2	Z-Φd	H	Do
4.0	50	250	160	125	100	20-3	4	4-18	371	280
	65	280	180	145	120	22-3	4	8-18	391	280
	80	310	195	160	135	22-3	4	8-18	455	320
	100	350	230	180	160	24-3	4.5	8-23	551	360
	125	400	270	220	188	28-3	4.5	8-25	628	400
	150	450	300	250	218	30-3	4.5	8-25	708	400
	200	550	375	320	282	38-3	4.5	12-30	885	450
	250	650	445	385	345	42-3	4.5	12-34	906	560
	300	750	510	450	408	46-4	4.5	16-34	1203	640
	350	850	570	510	465	52-4	5	16-34	1341	640
	400	950	655	585	535	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	30-3	4.5	8-23	570	300
	100	350	250	200	168	32-3	4.5	8-25	700	300
	125	400	295	240	202	36-3	4.5	8-30	780	350
	150	450	340	280	240	38-3	4.5	8-34	850	350
	200	500	405	345	300	44-3	4.5	12-34	1035	400
	250	650	470	400	352	48-3	4.5	12-41	1050	560
	300	750	530	460	412	54-4	4.5	16-41	1470	640

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【陶瓷閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
