當前位置：首頁 >> 陶瓷閥門
>> 陶瓷排渣閥 >> 電動陶瓷排渣閥 | 電動陶瓷排渣閥 |
 |
產品名稱： | 電動陶瓷排渣閥 | |||||
| 型號： | PZ941TC | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【電動陶瓷排渣閥】 | |||||||
電動陶瓷排渣閥詳細介紹
電動陶瓷排渣閥產品概述：
設計與制造 |
GB/T12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
GB/T 9113.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
右閥體 |
WCB |
8 |
閥蓋 |
WCB |
2 |
左閥體 |
WCB |
9 |
填料 |
石墨 |
3 |
閘板 |
WCB+結構陶瓷 |
10 |
支架 |
WCB |
4 |
閥座 |
結構陶瓷 |
11 |
填料壓板 |
WCB |
5 |
閥桿 |
2Cr13 |
12 |
軸承 |
柔性石墨 |
6 |
螺栓 |
25# |
13 |
閥桿螺母 |
青銅 |
7 |
螺母 |
25# |
14 |
電動裝置 |
組合件 |

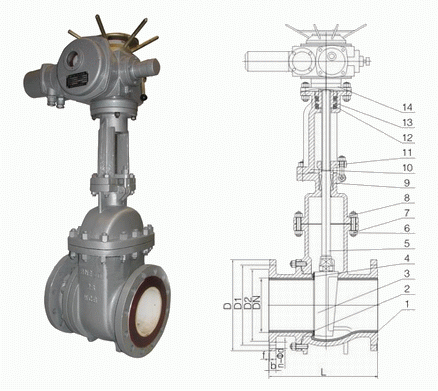

電動陶瓷排渣閥外形結構圖：
電動陶瓷排渣閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
1.0 |
250 |
165 |
125 |
20 |
335 |
4-Φ18 |
80 |
280 |
200 |
160 |
20 |
510 |
8-Φ18 |
|
100 |
300 |
220 |
180 |
22 |
685 |
8-Φ18 |
|
150 |
350 |
285 |
240 |
24 |
790 |
8-Φ22 |
|
200 |
400 |
340 |
295 |
24 |
885 |
8-Φ22 |
|
250 |
450 |
395 |
350 |
26 |
1015 |
12-Φ22 |
|
300 |
500 |
445 |
400 |
26 |
1190 |
16-Φ26 |
|
350 |
550 |
505 |
460 |
26 |
1350 |
16-Φ22 |
|
400 |
600 |
565 |
515 |
26 |
1460 |
16-Φ26 |
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
1.6 |
250 |
165 |
125 |
20 |
335 |
4-Φ18 |
80 |
280 |
200 |
160 |
20 |
510 |
8-Φ18 |
|
100 |
300 |
220 |
180 |
22 |
685 |
8-Φ18 |
|
125 |
325 |
250 |
210 |
22 |
730 |
8-Φ18 |
|
150 |
350 |
285 |
240 |
24 |
790 |
8-Φ22 |
|
200 |
400 |
340 |
295 |
24 |
885 |
12-Φ22 |
|
250 |
450 |
405 |
355 |
26 |
1015 |
12-Φ26 |
|
300 |
500 |
460 |
410 |
28 |
1190 |
12-Φ26 |
|
350 |
550 |
520 |
470 |
30 |
1350 |
16-Φ26 |
|
400 |
600 |
580 |
525 |
32 |
1460 |
16-Φ30 |
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
2.5 |
250 |
165 |
125 |
20 |
345 |
4-Φ18 |
80 |
280 |
200 |
160 |
24 |
520 |
8-Φ18 |
|
100 |
300 |
235 |
190 |
24 |
695 |
8-Φ22 |
|
125 |
325 |
270 |
220 |
26 |
755 |
8-Φ26 |
|
150 |
350 |
300 |
250 |
28 |
810 |
8-Φ26 |
|
200 |
400 |
360 |
310 |
30 |
955 |
12-Φ26 |
|
250 |
450 |
425 |
370 |
32 |
1100 |
12-Φ30 |
|
300 |
500 |
485 |
430 |
34 |
1240 |
16-Φ30 |
|
350 |
550 |
555 |
490 |
38 |
1410 |
16-Φ33 |
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
4.0 |
250 |
165 |
125 |
20 |
355 |
4-Φ18 |
80 |
310 |
200 |
160 |
24 |
540 |
8-Φ18 |
|
100 |
335 |
235 |
190 |
24 |
720 |
8-Φ22 |
|
125 |
400 |
270 |
220 |
26 |
770 |
8-Φ26 |
|
150 |
450 |
300 |
250 |
28 |
820 |
8-Φ26 |
|
200 |
550 |
375 |
320 |
34 |
965 |
12-Φ30 |
|
250 |
650 |
450 |
385 |
38 |
1050 |
12-Φ33 |
|
300 |
750 |
515 |
450 |
42 |
1200 |
16-Φ33 |
