當前位置：首頁 >> 電磁閥
>> 阻尼器 >> 隔膜式脈沖阻尼器 更新時間 2024-10-29 22:56:11
阻尼器
| 隔膜式脈沖阻尼器 |
 |
產品名稱： | 隔膜式脈沖阻尼器 | |||||
| 型號： | LDMZ | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 碳鋼、304、316、UPVC | ||||||
|
|||||||
| 您正在瀏覽：【隔膜式脈沖阻尼器】 | |||||||
隔膜式脈沖阻尼器詳細介紹
隔膜式脈沖阻尼器產品概述：
隔膜式脈沖阻尼器又名脈動阻尼器、脈動緩沖器、空氣室、均流器、蓄能器等。脈沖阻尼器是消除管路脈動的常用元件，是計量泵必須配備的附件。隔膜式脈沖阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動及消除系統的水錘現象，它由耐腐蝕的隔膜或氣囊將氣體與管路中的液體隔離，通過氣室容積的變化平滑管路脈動，對受壓液體的能量進行儲存和釋放。
隔膜式脈沖阻尼器功能特點：
隔膜式脈沖阻尼器工作原理：
隔膜式脈沖阻尼器在泵的排出沖程，脈沖阻尼器內氣體被壓縮，脈沖阻尼器內的液體量增加，這就把泵排出的一部分液體存入了脈沖阻尼器，削減了流量峰值；在泵的吸入沖程，脈沖阻尼器內空氣膨脹，脈沖阻尼器內液體流出，補充管路流量，增加管路流量谷值，從而減小了管路的流量脈動。隔膜式脈沖阻尼器分為上下殼體，中間由聚四氟乙烯＆橡膠復合膜片分隔，是最常用的脈沖阻尼器。最大的優點就是隔膜將預充氣體和管路中的液體分開，方便維護，在合適的選型、充壓條件下，能夠減少絕大多數的脈沖。

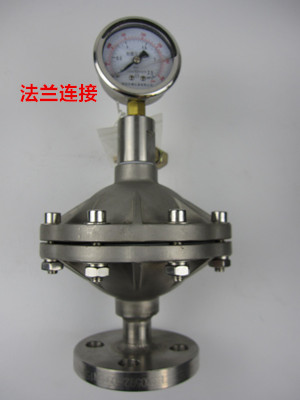

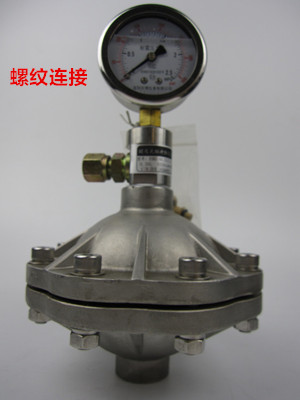

隔膜式脈沖阻尼器產品實物圖：
隔膜式脈沖阻尼器連接尺寸：
1、減少或消除水錘對系統的危害。
2、限定泵在停啟時產生有害壓力峰值。
3、保護管路、彎頭、接頭，減少壓力波動的沖擊。
4、為計量泵創造良好的工作環境并改善泵的工作性能。
5、和背壓閥等其他附件配合使用可使系統管路的壓力波動接近為零。
6、防止介質氣泡、噴射，和產生退化的現象。
7、減少流量計等其他計量儀器受管路壓力波動的影響。
8、平穩連續的向投加點輸送投加介質。
隔膜式脈沖阻尼器工作原理：
隔膜式脈沖阻尼器在泵的排出沖程，脈沖阻尼器內氣體被壓縮，脈沖阻尼器內的液體量增加，這就把泵排出的一部分液體存入了脈沖阻尼器，削減了流量峰值；在泵的吸入沖程，脈沖阻尼器內空氣膨脹，脈沖阻尼器內液體流出，補充管路流量，增加管路流量谷值，從而減小了管路的流量脈動。隔膜式脈沖阻尼器分為上下殼體，中間由聚四氟乙烯＆橡膠復合膜片分隔，是最常用的脈沖阻尼器。最大的優點就是隔膜將預充氣體和管路中的液體分開，方便維護，在合適的選型、充壓條件下，能夠減少絕大多數的脈沖。
隔膜式脈沖阻尼器產品實物圖：
隔膜式脈沖阻尼器連接尺寸：
型號 |
實際容積L |
額定壓力MPa |
材質 |
外形尺寸 |
連接方式 |
脈沖緩沖器結構圖 |
|
高㎜ |
直徑㎜ |
||||||
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
 |
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
LDMZ-S0.35/2.5（5.0） |
0.34 |
2.5/5.0 |
304/316L/碳鋼 （可內襯ECTFE） |
220 |
Φ140 |
RC1/2" |
|
LDMZ-S0.6/2.5（5.0） |
0.6 |
2.5/5.0 |
304/316L/碳鋼（可內襯ECTFE） |
230 |
Φ170 |
RC3/4" |
|
LDMZ-S1.0/2.5（5.0） |
0.95 |
2.5/5.0 |
304/316L/碳鋼（可內襯ECTFE） |
250 |
Φ215 |
RC1" |
|
LDMZ-S2.0/2.5（5.0） |
2.0 |
2.5/5.0 |
304/316L（可內襯ECTFE） |
300 |
Φ240 |
RC1+1/4" |
|
LDMZ-S4.0/2.5（5.0） |
4.2 |
2.5/5.0 |
304/316L（可內襯ECTFE） |
340 |
Φ260 |
RC1+1/4" |
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
連接口徑可根據要求定做 |
|||||||
購買隔膜式脈沖阻尼器時，請?zhí)峁┮韵聰?shù)據：
1、隔膜式脈沖阻尼器的容積、材質、連接方式（或提供泵的流量、壓力、介質、材質、溫度，由我公司為您提供精確選型）常規材質有：PVC，碳鋼，304不銹鋼，316不銹鋼，如需要其他材質的請?zhí)厥庹f明。
