電動焊接閘閥詳細介紹

電動焊接閘閥產品概述：

電動焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型，其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

電動焊接閘閥產品優點：

1、中部無閥蓋壓力自緊式連結

2、閘板為要楔式彈性單閘板或楔式雙閘板結構

3、閘板/閥座雙面堆焊鉆基硬質合金

4、抗高溫蠕變?cè)O(shè)計

5、閥桿采用滲氮型沉淀硬化不銹鋼

6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動

電動焊接閘閥技術規范：
1、制照與驗收技術條件按 E101 和B3595-93 的規定。
2、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3、結構長度按 E101 的規定或用戶提供尺寸。
4、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

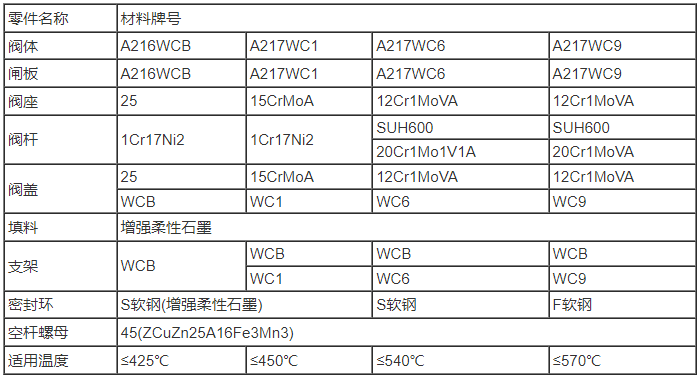

電動焊接閘閥零件材料：

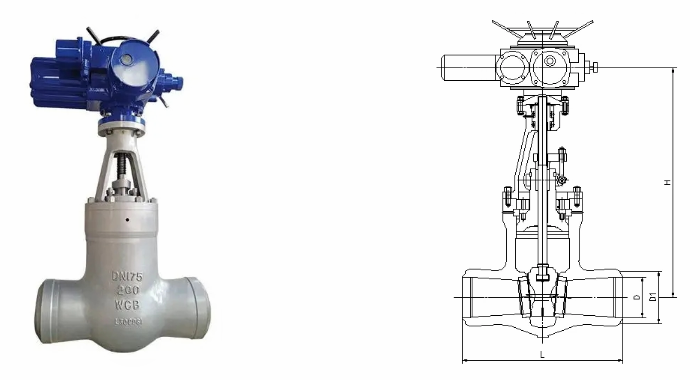

電動焊接閘閥外形結構圖：

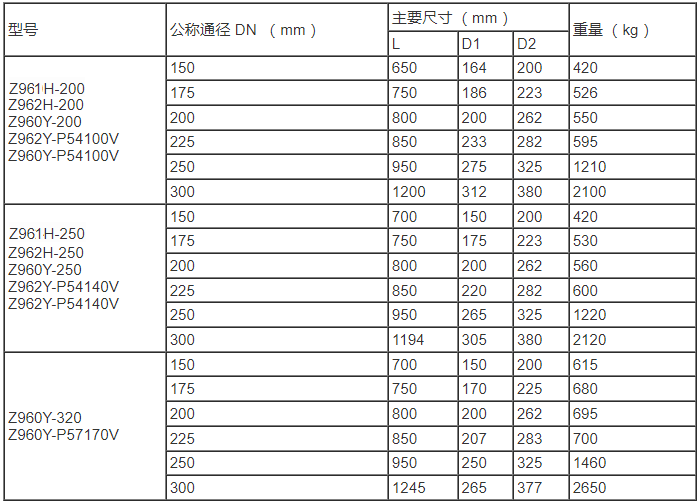

電動焊接閘閥外形尺寸表：

電動焊接閘閥安裝注意事項：

按以下指示進行安裝：（詳情或見產品說明書）

（1）、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

（2）、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。

（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
