高壓球閥
| 高壓球閥 |
 |
產品名稱： | 高壓球閥 | |||||
| 型號： | Q347N/H/Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | PN1.6-32.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼、雙相鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高壓球閥】 | |||||||
高壓球閥詳細介紹
高壓球閥產品概述：
高壓球閥為三片式閥體結構，左右側蓋通過螺栓固定在中體兩側，閥體的內部開設有流體通道，并在側蓋內壁設有鏤空的閥座，閥座的里面放置有球體，球體的頂部有閥桿，驅動裝置帶動閥桿作90°旋轉，以達到切斷或接通高壓管路介質。該閥中體可以按常規鍛造工藝，在自由鍛錘上馬架擴孔，也可采用厚壁無縫結構鋼管，其兩側蓋實際上是一個形狀類似于標準的對焊法蘭，而對于法蘭連接端的該閥，主要是采用鍛焊結構，即在對焊端的左右側蓋上分別再焊上一個對焊法蘭。
高壓球閥克服了鑄鋼件存在疏松、縮孔、氣孔和砂眼等固有缺陷，能滿足高壓、超高壓管線的要求，在石油化工、海洋工程、艦船及燃料、燃?xì)獾雀鞣N介質的生產環節及輸送管線中應用廣泛。

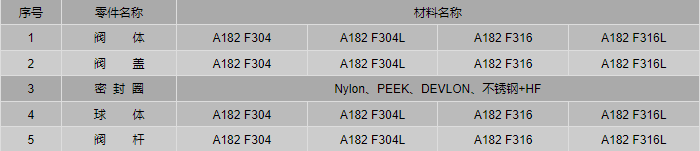

高壓球閥零件材料：

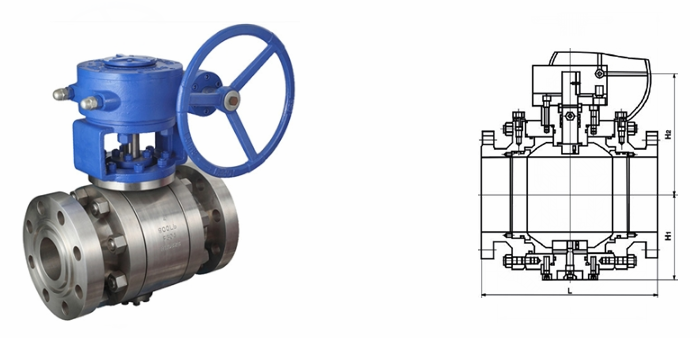

高壓球閥外形結構圖：

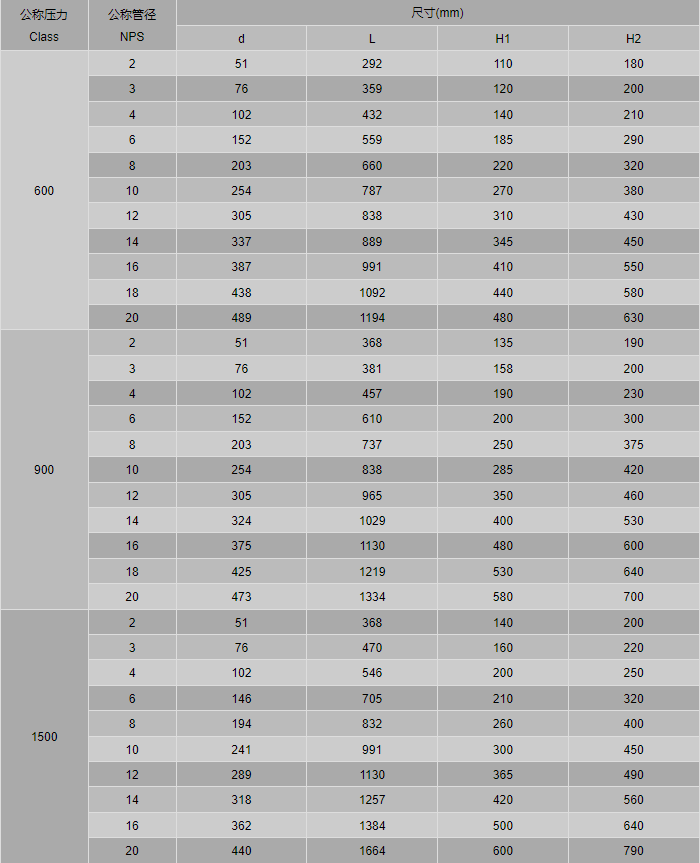

高壓球閥外形尺寸表：

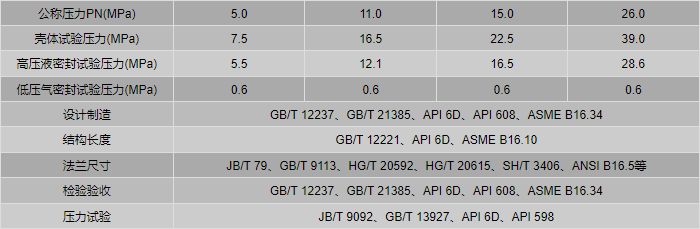

高壓球閥產品訂貨參數:
尊敬的客戶！如果您需要訂購我公司高壓球閥產品，咨詢時請說明規格型號，如無法提供這些數據，請告知公稱壓力、公稱通徑、閥體材料、使用介質、介質溫度、法蘭執行標準及法蘭密封面形式等，本產品有全通徑和縮徑兩種等。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
