偏心半球閥
| 雙偏心半球閥 |
 |
產品名稱： | 雙偏心半球閥 | |||||
| 型號： | PQ340F/H/Y | ||||||
| 口徑： | DN50-1000 | ||||||
| 壓力： | 1.0-16.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【雙偏心半球閥】 | |||||||
雙偏心半球閥詳細介紹
雙偏心半球閥產品概述：
雙偏心半球閥主要由閥體、半球體、閥桿、閥座、壓圈及密封件和驅動機構等組成，其半球體的回轉中心與球面中心，在平行于閥桿軸線與閥體中心線構成的平面方向上存在偏心。該閥閥座由壓圈安裝在閥體上，在閥座與壓圈之間設有彈性密封墊，在閥門啟閉過程中閥座可以浮動，使閥芯與閥座之間具有摩擦力小，磨損小，使用時間長等優點。本產品適用于高溫、磨損性介質工況的控制。
雙偏心半球閥性能優點：
雙偏心半球閥的半球體采用雙偏心設計，其結構原理是半球體中線與閥桿中線偏置尺寸a，與閥座中線偏置尺寸b，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，半球相對閥座面有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，提高了使用時間。

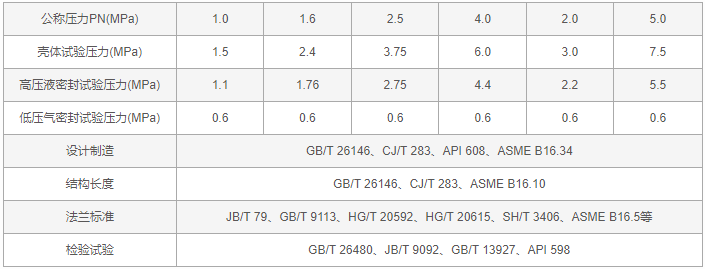

雙偏心半球閥技術規范：

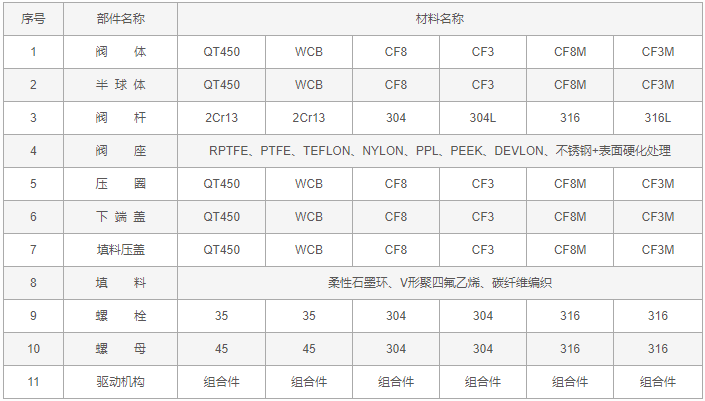

雙偏心半球閥零件材料：

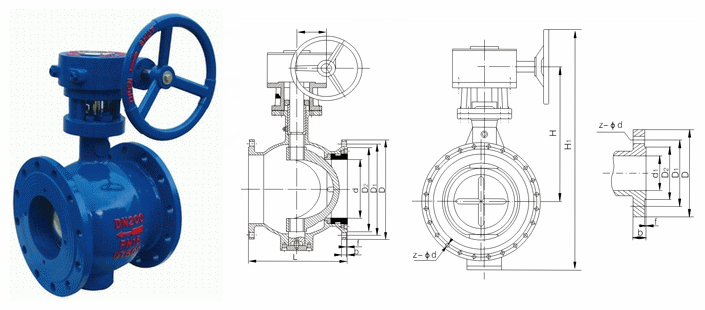

雙偏心半球閥外形結構圖：

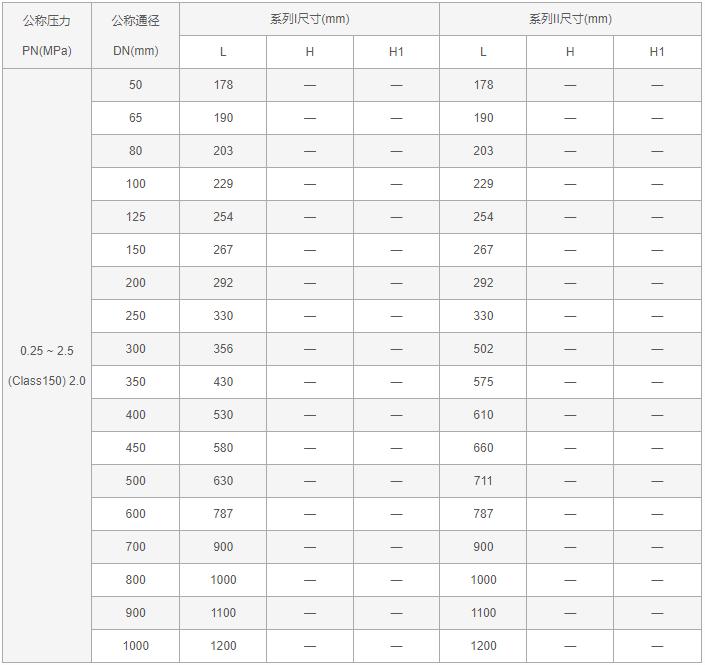

雙偏心半球閥外形尺寸表：
雙偏心半球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司雙偏心半球閥產品，咨詢時請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材料、使用介質、介質溫度、操作方式等。以上數據為蝸輪傳動參數，如需電動、氣動或液動煩請來電咨詢。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【雙偏心半球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
