美標過濾器
美標Y型過濾器 |
產品名稱: | 美標Y型過濾器 | ||||||
型號: | GL41H/W | ||||||
口徑: | DN15-300 | ||||||
壓力: | 150-1500LB | ||||||
材質: | 碳鋼、不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【美標Y型過濾器】 |
美標Y型過濾器詳細介紹
美標Y型過濾器產品介紹:
美標Y型過濾器,可以除去流體中的各種顆粒、雜物甚至非常細小的固體顆粒,可保護壓縮機、泵和其它設備及儀表等正常工作和運轉,達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重要的意義,美標Y型系列過濾適用于蒸汽,空氣、煤油、水、弱腐蝕性氣體、液體。特點:適用于石油石化等行業,
美標Y型過濾器產品特點:
美標Y型過濾器可按用戶要求制作濾網,其外型基本相同(Y型),內部件全部采用不銹鋼,堅固耐用。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入即可,使用維護極為方便。該過濾器通流快速,壓力損失小,抗污性強,排渣方便。一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。
美標Y型過濾器制造標準:
1、設計與制造符合API/ANSI標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
美標Y型過濾器性能規范:
美標Y型過濾器零件材料:
美標Y型過濾器外形結構圖:
美標Y型過濾器連接尺寸:
磅級 |
150Lb |
300Lb |
600 |
|
試驗壓力 |
殼體試驗 |
3.0MPa |
6.5MPa |
15MPa |
適用溫度 |
-29~425℃ |
|||
適用介質 |
水、油、天然氣 |
美標Y型過濾器零件材料:
零件名稱 |
材料 |
閥體 |
碳鋼、不銹鋼、黃銅 |
濾網蓋 |
碳鋼、不銹鋼、黃銅 |
濾芯網 |
不銹鋼 |
密封件材質 |
柔性石墨、聚四氟乙烯 |

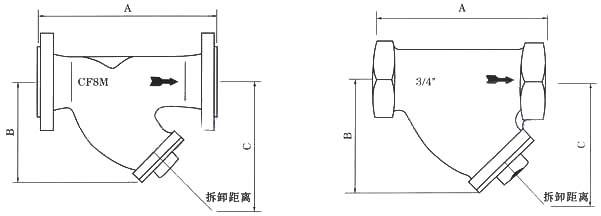

美標Y型過濾器外形結構圖:
美標Y型過濾器連接尺寸:
口徑 |
ANSI法蘭連接 |
螺紋連接 |
B |
C |
濾網面積cm2 |
||
150LB |
300LB |
600LB |
|||||
A |
A |
A |
A |
||||
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
21/2" |
290 |
290 |
. |
210 |
200 |
325 |
327 |
3" |
310 |
310 |
. |
. |
205 |
330 |
361 |
4" |
315 |
351 |
. |
. |
255 |
405 |
545 |
5" |
410 |
401 |
. |
. |
315 |
510 |
843 |
6" |
473 |
478 |
. |
. |
345 |
560 |
1117 |
8" |
593 |
600 |
. |
. |
440 |
710 |
1909 |
10" |
730 |
730 |
. |
. |
503 |
760 |
2010 |
提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【美標Y型過濾器】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
