上展式放料閥
不銹鋼上展式放料閥 |
產品名稱: | 不銹鋼上展式放料閥 | ||||||
型號: | FL41W | ||||||
口徑: | DN25-200 | ||||||
壓力: | 1.6-6.4MPa | ||||||
材質: | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【不銹鋼上展式放料閥】 |
不銹鋼上展式放料閥詳細介紹
不銹鋼上展式放料閥產品概述:
不銹鋼上展式放料閥主要由閥體、閥桿、閥瓣、閥座、壓蓋、支架和手輪等組成,其閥桿穿過閥體,閥桿的上端設有閥瓣,下端設有手輪,手輪的上方設有支架,支架的一端通過螺母固定在閥桿上,另一端通過螺栓固定在閥體的下端,與閥體的下端相接設有壓蓋,其中所述閥體的上端與底盤相連。本產品結構簡單、設計合理,適用于化工、石油裝置所有帶有攪拌器(除框式錨式)的反應釜、儲罐和其他容器的底部放料、排料及取樣。
不銹鋼上展式放料閥工作原理:
不銹鋼上展式放料閥是一種用于反應釜、儲罐和其他容器的底部放料、排料、取樣等操作用截止閥,其打開時閥桿和閥瓣的運動方向與介質流向相反,當順時針旋轉手輪時,閥桿上行閥瓣上移,閥門打開物流流出,逆時針轉動手輪時,閥桿向下行閥瓣下移至法蘭口處堵住物料出口,閥門關閉。本產品在開啟過程中能夠向上頂起閥瓣,使沉積于容器放料口而不能隨攪拌漿旋轉的固體顆粒順利的排放,特別適用于安裝在化工、制藥、冶金工業反應釜、蒸發器、儲礦池等從底部排料的設備中。

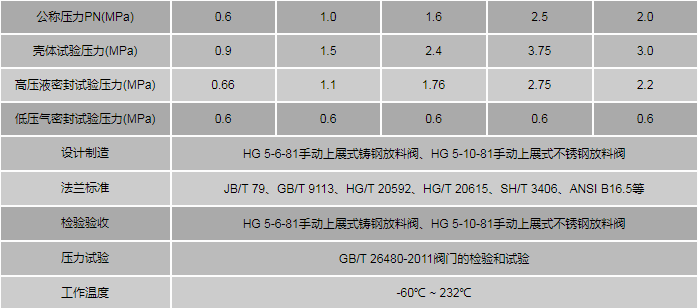

不銹鋼上展式放料閥技術規范:
不銹鋼上展式放料閥零件材料:

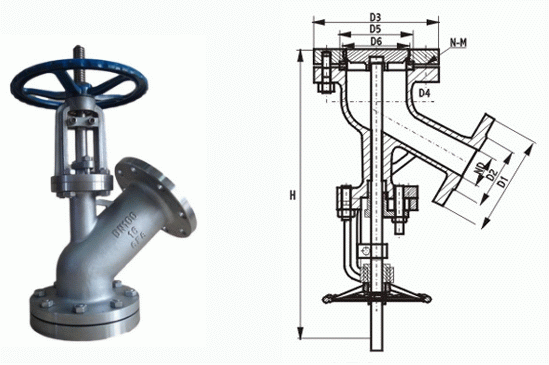

不銹鋼上展式放料閥外形結構圖:

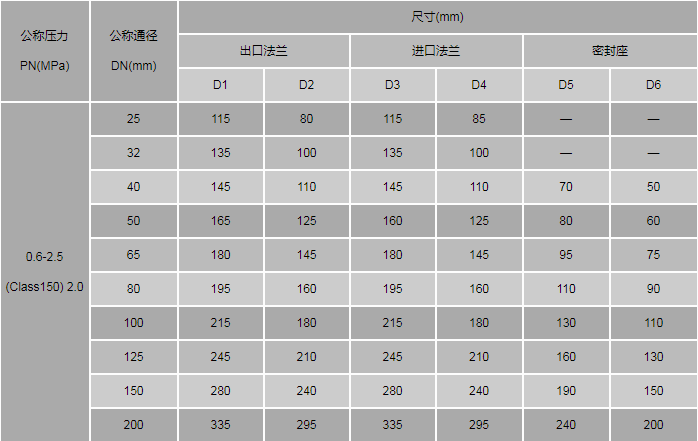

不銹鋼上展式放料閥連接尺寸:
提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【不銹鋼上展式放料閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
