當前位置：首頁 >> 波紋管閥門 >> 國標波紋管閥門 >> 波紋管截止閥
更新時間 2024-10-29 22:50:19


國標波紋管閥門
    波紋管截止閥
    波紋管截止閥   產品名稱： 波紋管截止閥
    型號：WJ41H
    口徑：DN50-400
    壓力：1.6-16.0MPa
    材質：鑄鋼、鍛鋼、不銹鋼等

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【波紋管截止閥】

       波紋管截止閥詳細介紹

    波紋管截止閥產品概述：

    波紋管截止閥是公司引進先進技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。

    波紋管截止閥結構特點：
    1、產品結構合理、密封可靠 。
    2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長。
    3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能 。
    4、閥芯可根據需要做成切斷型和調節型。
    5、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要 。

    波紋管截止閥設計制造：

    構形式

    BB-BG-OS  Y

    驅動方式

    手動

    電動

    設計標準

    GB12235

    結構長度

    GB12221

    連接法蘭

    GB9113、JB/T79、HG20596

    試驗和檢驗

    JB/T 9092、GB/T13927

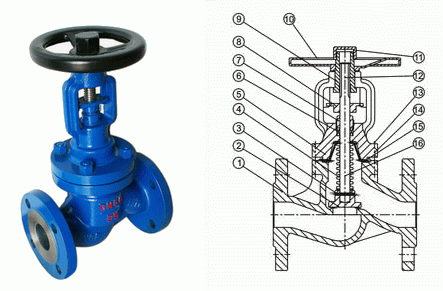

    波紋管截止閥主要零部件材質：

    序號

    名稱

    材質

    序號

    名稱

    材質

    1

    閥體

    GS-C25

    10

    填料

    石墨

    2

    閥瓣

    A105

    11

    填料壓蓋

    A276 410

    3

    銷

    304

    12

    定位片

    SS410

    4

    焊接環

    304

    13

    定位銷

    A276 410

    5

    波紋管

    304

    14

    加油嘴

    銅合金

    6

    閥杠

    2Cr13

    15

    閥桿螺母

    QT400-15

    7

    墊片

    304+柔性石墨

    16

    鎖螺母

    1025

    8

    波紋管罩

    304

    17

    手輪

    QT400-18

    9

    螺栓

    A193 B7

    18

    閥蓋

    GS-C25

    波紋管截止閥性能規范：

    公稱壓力（MPa）

    殼體試驗壓力（MPa）

    密封試驗壓力(MPa)

    適用溫度(℃)

    1.6

    2.4

    1.76


    ≤350℃

    2.5

    3.75

    2.75

    4.0

    6.0

    4.4

    6.4

    9.6

    7.04

    波紋管截止閥零件材料：

    序號

    名稱

    材質

    1

    閥體

    WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

    2

    閥瓣

    25、1Cr13、2Cr13 1Cr18Ni9Ti、
    0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

    3

    軸銷

    25、1Cr13、2Cr13 1Cr18Ni9Ti、
    0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

    4

    閥桿

    25、1Cr13、2Cr13 1Cr18Ni9Ti、
    0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

    5

    波紋管組件

    1Cr18Ni9Ti、304、316、304L、316L

    6

    墊片

    柔性石墨+不銹鋼、PTFE

    7

    閥蓋

    WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

    8

    雙頭螺栓

    0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
    35CrMoV、25Cr2MoV

    9

    六角螺母

    0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
    35CrMoV、25Cr2MoV

    10

    填料

    柔性石墨

    11

    填料壓蓋

    WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

    12

    閥桿螺母

    銅合金

    13

    手輪

    WCB、QT400-18

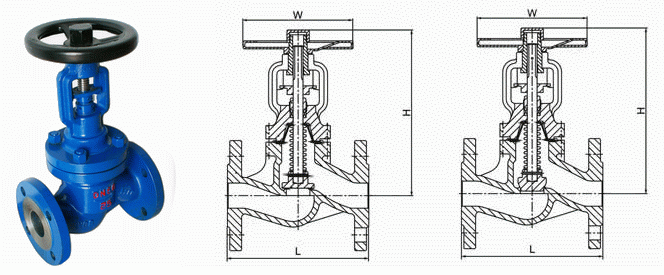

    波紋管截止閥外形結構：


    波紋管截止閥連接尺寸：

    型號

    WJ41-16

    壓力等級

    PN16

    口徑

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    980

    H

    190

    195

    225

    260

    280

    310

    340

    395

    435

    470

    535

    590

    630

    680

    720

    W

    120

    140

    140

    180

    200

    220

    260

    280

    300

    340

    400

    450

    450

    500

    500

    重量(Kg)

    5

    5

    5.5

    11

    13.5

    19

    26

    36

    46

    74

    102

    168

    270

    420

    620

    型號

    WJ41-25

    壓力等級

    PN25

    口徑

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    980

    H

    190

    195

    225

    260

    280

    310

    340

    395

    435

    470

    535

    590

    630

    680

    720

    W

    120

    140

    140

    180

    200

    220

    260

    280

    300

    340

    400

    450

    450

    500

    500

    重量(Kg)

    5

    5

    5.5

    11

    14

    20

    27

    37

    48

    77

    105

    172

    3100

    520

    690

    型號

    WJ41-40

    壓力等級

    PN40

    口徑

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    980

    H

    190

    195

    225

    260

    280

    310

    340

    395

    435

    470

    535

    590

    630

    680

    720

    W

    120

    140

    140

    180

    200

    220

    260

    280

    300

    340

    400

    450

    450

    500

    500

    重量(Kg)

    5

    5

    5.5

    11

    14.5

    21

    28

    39

    50

    80

    108

    176

    350

    590

    790

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【波紋管截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
