電動球閥
| 電動放料球閥 |
 |
產品名稱： | 電動放料球閥 | |||||
| 型號： | FQ941F | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電動放料球閥】 | |||||||
電動放料球閥詳細介紹
電動放料球閥產品概述：
電動放料球閥產品是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用內襯氟塑料，閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。
電動放料球閥產品特點：
1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
2.開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。
3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5.球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
電動放料球閥應用范圍：
電動放料球閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的各種濃度的王水、硫酸、鹽酸、 和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。也用于精細化工、制藥、化工行業的反應釜上和細軟顆粒介質輸送。

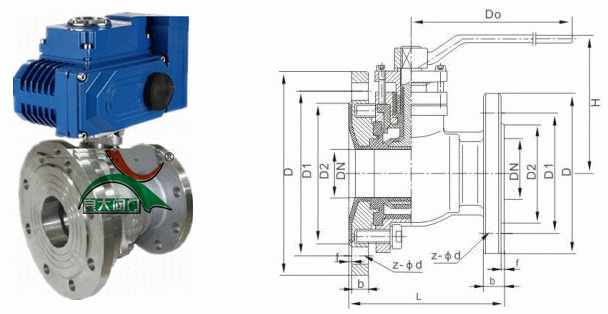

電動放料球閥外形結構圖：
電動放料球閥連接尺寸：
公稱通徑 |
PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79 標 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69 標 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
|
電動放料球閥安裝注意事項：
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按氣動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5、氣動襯氟放料球閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動放料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
