當前位置：首頁 >> 液化氣閥門
>> 液化氣止回閥 >> 液化氣止回閥 更新時間 2024-10-29 22:46:38
液化氣止回閥
| 液化氣止回閥 |
 |
產品名稱： | 液化氣止回閥 | |||||
| 型號： | H41N/F | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【液化氣止回閥】 | |||||||
液化氣止回閥詳細介紹
液化氣止回閥概述：
液化氣止回閥閥瓣利用流體壓差和自身的重量實現升降，適用于大部聳的罐區水平管路上，自動阻止介質逆流，保護上游設備。注：液化氣止回閥在管路上，只能水平安裝。
液化氣止回閥性能規范：
| 公稱壓力PN | 強度試驗壓力Mpa | 空氣密封試驗壓力Mpa | 低壓密封試驗（Mpa) | 適用介質 | |||
| 2.5 | 3.75 | 2.75 | (-40～+80) | ||||

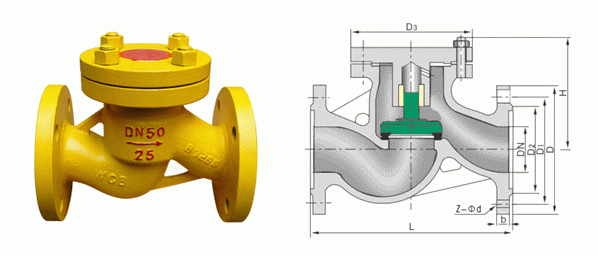

液化氣止回閥外形結構圖：
液化氣止回閥連接尺寸：
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
| 32 | 190 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
| 100 | 350 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 12-*34 | 610 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 16-*34 | 725 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【液化氣止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
