當前位置：首頁 >> 襯氟閥門 >> 襯氟止回閥 >> 旋啟式襯氟止回閥

更新時間 2024-10-29 22:53:29

襯氟止回閥

旋啟式襯氟止回閥

產品名稱：

旋啟式襯氟止回閥

型號：

H44F46

口徑：

DN15-500

壓力：

0.6-2.5MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【旋啟式襯氟止回閥】

旋啟式襯氟止回閥詳細介紹

旋啟式襯氟止回閥產品概述：

旋啟式襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱逆止閥或單向閥。專用于控制腐蝕性或強腐蝕性介質。閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。旋啟式襯氟止回閥的閥軸與閥瓣設計為一體，全部襯氟塑料的軸，鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。另外，除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

旋啟式襯氟止回閥技術標準：

遵循規范	STANDARD
設計與制造	GB 12235/GB 2236
結構長度	GBl 2221(長一短系列)
法蘭尺寸	JB/T78、JB/T79(或按合同要求)
壓力試驗	GB/T 13927
標 志	GB 12220
供貨	GB/T 12252

旋啟式襯氟止回閥零件材料：

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	P L	R L
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層	FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烴)
3	銷軸	1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M
4	隔膜	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni9Ti	1Crl8Ni9Ti

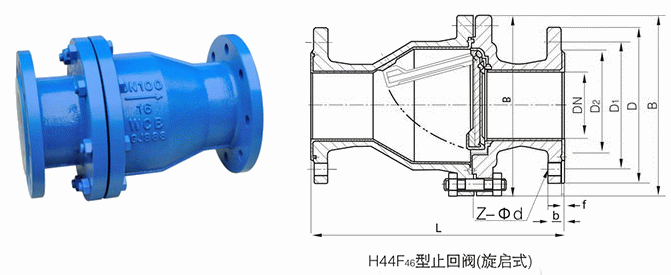

旋啟式襯氟止回閥外形結構圖：

旋啟式襯氟止回閥連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量
DN (mm)	NPS (inch)	PNO.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-φ12	115	58	5
25	1	160	100	75	60	2	14	4-φ12	128	60	6
32	1¹/4	180	120	90	70	2	16	4-φ14	145	75	7
40	1¹/2	200	130	100	80	3	16	4-φ14	160	82	8
50	2	230	140	110	90	3	16	4-φ14	178	95	10
65	2¹/2	290	160	130	110	3	16	4-φ14	205	105	20
80	3	310	185	150	125	3	18	4-φ18	230	120	25
100	4	350	205	170	145	3	18	4-φ18	255	135	30
125	5	400	235	200	175	3	20	8-φ18	305	158	50
150	6	480	260	225	200	3	20	8-φ18	345	180	65
200	8	495	315	280	255	3	22	8-φ18	415	215	137
250	10	622	370	335	310	3	24	12-φ18	490	240	150
300	12	698	435	395	362	4	24	12-φ23	540	265	185
350	14	787	485	445	412	4	26	12-φ23	585	300	215
400	16	914	535	495	462	4	28	16-φ23	635	360	244
450	18	978	590	550	518	4	28	16-φ23	680	385	276
500	20	978	640	600	568	4	30	16-φ23	740	415	315

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-φ14	115	58	7
25	1	160	115	85	65	2	16	4-φ14	128	60	9
32	1¹/4	180	135	100	78	2	18	4-φ18	145	75	11
40	1¹/2	200	145	110	85	3	18	4-φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-φ18	178	95	18
65	2¹/2	290	180	145	120	3	20	4-φ18	205	105	22
80	3	310	195	160	135	3	22	4/8-φ18	230	120	28
100	4	350	215	180	155	3	22	8-φ18	255	135	34
125	5	400	245	210	185	3	24	8-φ18	305	158	58
150	6	480	280	240	210	3	24	8-φ23	345	180	72
200	8	495	335	295	265	3	26	8-φ23	415	215	150
250	10	622	390	350	320	3	28	12-φ23	490	240	165
300	12	698	440	400	368	4	28	12-φ23	540	265	190
350	14	787	500	460	428	4	30	16-φ23	585	300	225
400	16	914	565	51 5	482	4	32	16-φ25	635	360	254
450	18	978	615	565	532	4	32	20-φ25	680	385	285
500	20	978	670	620	585	4	34	20-φ25	740	415	333

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量
DN (mm)	NPS (inch)	PNl 6MPa
15	1/2	130	95	65	45	2	1 4	4-φ14	110	55	6
20	3/4	150	105	75	55	2	16	4-φ14	120	58	7.8
25	1	160	115	85	65	2	16	4-φ14	135	60	10
32	1¹/4	180	135	100	78	2	18	4-φ18	150	75	12.5
40	1¹/2	200	145	110	85	3	18	4-φ18	165	82	14.5
50	2	230	160	125	100	3	20	4-φ18	185	95	19.5
65	2¹/2	290	180	145	120	3	20	4-φ18	210	105	25.5
80	3	310	195	160	135	3	22	8-φ18	235	120	30
100	4	350	215	180	155	3	24	8-φ18	260	135	36
125	5	400	245	210	185	3	26	8-φ18	310	158	62
150	6	480	280	240	21 O	3	28	8-φ23	350	180	78
200	8	495	335	295	265	3	30	12-φ23	420	215	156
250	10	622	405	355	320	3	32	12-φ25	505	240	172
300	12	698	460	410	375	4	34	12-φ25	560	265	240
350	14	787	520	470	435	4	38	16-φ25	605	300	208
400	16	914	580	525	485	4	40	16-φ30	650	350	265

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【旋啟式襯氟止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
