當前位置：首頁 >> 旋塞閥 >> 油密封旋塞閥 >> 油密封旋塞閥

更新時間 2024-10-29 22:52:01

油密封旋塞閥

產品名稱：

油密封旋塞閥

型號：

X47W-10

口徑：

DN15-300

壓力：

0.6-6.4MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【油密封旋塞閥】

油密封旋塞閥詳細介紹

油密封旋塞閥產品概述：

油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。

油密封旋塞閥工作原理：

二通保溫旋塞閥是一種能快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

油密封旋塞閥性能規范：

公稱壓力 PN（MPa）	試驗壓力PS（MPa）		工作壓力 P（MPa）	適用介質	工作溫度（℃）
	殼體	密封
1.0	1.5	1.1	1.0	煤氣、油品	≤100

油密封旋塞閥零件材料：

零件名稱	閥體、塞子	填料	墊片
材料
材料	灰鑄鐵	橡膠石棉盤根	橡膠石棉板

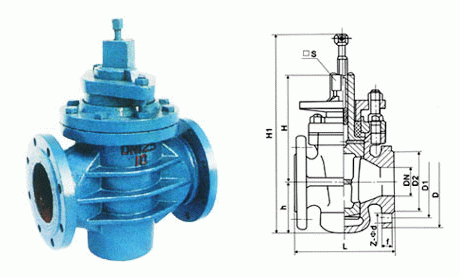

油密封旋塞閥外形結構圖：

油密封旋塞閥連接尺寸：

公稱通徑 DN（mm）	尺寸
公稱通徑 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4╳φ18	315
65	220	180	145	120	36	4╳φ18	360
80	250	195	160	135	46	4╳φ18	455
100	300	215	180	155	50	8╳φ18	500
125	350	245	210	185	55	8╳φ18	510
150	400	280	240	210	60	8╳φ23	605
200	450	335	295	265	60	8╳φ23	760
250	530	390	350	320	85	12╳φ23	800
300	580	440	400	368	100	12╳φ23	820

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【油密封旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
