當前位置：首頁 >> 平衡閥
>> 動態平衡閥 >> 動態流量平衡閥 更新時間 2024-10-29 22:50:47
動態平衡閥
| 動態流量平衡閥 |
 |
產品名稱： | 動態流量平衡閥 | |||||
| 型號： | ZLF | ||||||
| 口徑： | DN15-350 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【動態流量平衡閥】 | |||||||
動態流量平衡閥詳細介紹
動態流量平衡閥概述：
動態流量平衡閥（動態流量控制閥）是一種具有特殊功能的閥門。我公司在生產多年的流量平衡閥實踐基礎上，最新研制開發的高精度流量產品。該閥屬于液全管網流量調節，控制裝置，是供熱及空調系統實現“計量收費”理想的配套產品。它有效的解決供熱網的失調問題，從而克服大流量、小溫差及不合理運行工況。
動態流量平衡閥原理：
動態流量平衡閥（動態流量控制閥）由自動平衡閥組和手動調節閥組兩部分組成。系統流體的工作壓力為P1，手動調節閥組前后壓力分別為P2、P3。當手動調節閥組調到某一位置時，即人為確定了“設定流量”，以及相對應的固定P2-P3值，當系統流量增大時P2-P3的實際值超過了允許的給定值，此時自動平衡閥組就會縮小，直到流量重新維持到設定流量。

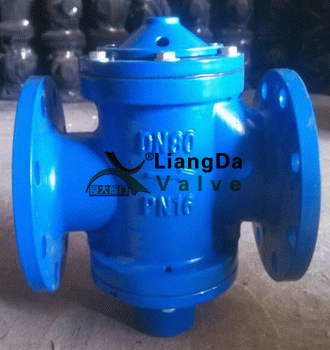

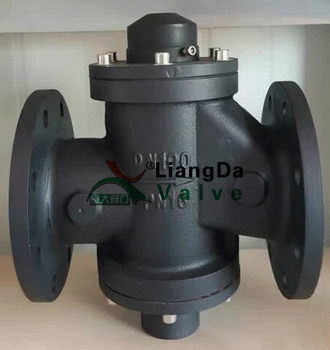

動態流量平衡閥產品實物圖：
動態流量平衡閥（動態流量控制閥）已對恒定流量進行精度測試，恒定流量精度±3%。內部材質均為青銅和不銹鋼，已無需電源，節煤、節電各8～30%。設定流量可在360°范圍內調節，手動調節閥組特有鎖定裝置及流量顯示，保證了運行時調節質量。
動態流量平衡閥安裝示意圖：
動態流量平衡閥技術參數：| 型號 | ZLF | |||
| 公稱壓力 | 1.0 1.6(MPa) |
工作溫度 | ≤120℃ | |
| 壓差范圍 | 20-600(KPa) | 適用介質 | 水、蒸汽 | |
| 零件名稱 | 閥體、上蓋、下蓋 | 手、自動調節組 | 彈簧 | 感壓膜 |
| 材質 | 優碳鋼、鑄鐵 | 青銅、不銹鋼 | 不銹鋼 | 乙丙烯埋纖 |

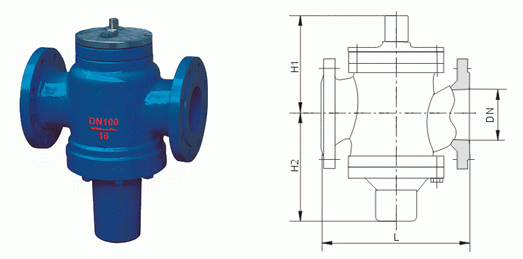

動態流量平衡閥外形結構圖：
動態流量平衡閥連接尺寸：
| 公稱通徑 | 安裝方式 | 閥長L | 法蘭直徑D | 螺栓孔中心距D1 | 螺栓孔數×直徑Z-Φd | H1 | H2 | 恒定流量范圍m3/h |
| DN15 | 管螺紋 | 110 | 1/2" | 58 | 95 | 0.2-1 | ||
| DN20 | 115 | 3/4" | 60 | 110 | 0.4-2 | |||
| DN25 | 130 | 1" | 62 | 115 | 0.5-3 | |||
| DN32 | 法蘭連接 | 180 | 135 | 100 | 4×18 | 65 | 190 | 1-4 |
| DN40 | 200 | 145 | 110 | 4×18 | 78 | 210 | 3-7 | |
| DN50 | 230 | 160 | 125 | 4×18 | 100 | 240 | 3-10 | |
| DN65 | 290 | 180 | 145 | 4×18 | 120 | 255 | 4-11 | |
| DN80 | 310 | 195 | 160 | 8×18 | 150 | 260 | 5-18 | |
| DN100 | 350 | 215 | 180 | 8×18 | 175 | 310 | 10-30 | |
| DN125 | 400 | 245 | 210 | 8×18 | 180 | 340 | 15-55 | |
| DN150 | 480 | 280 | 240 | 8×23 | 230 | 400 | 30-100 | |
| DN200 | 533 | 335 | 295 | 12(8)×23 | 280 | 445 | 40-200 | |
| DN250 | 622 | 405 | 335(350) | 12×25(23) | 360 | 550 | 100-300 | |
| DN300 | 698 | 460 | 410(400) | 12×25(23) | 430 | 630 | 150-500 | |
| DN350 | 787 | 520 | 470(460) | 16×25(23) | 460 | 650 | 200-700 |
動態流量平衡閥注意事項：
1、閥體上箭頭為流通方向，切勿裝反。
2、可垂直安裝亦可水平安裝。
3、可安裝在供水、回水管上，當系統流體工作壓力超過散熱器允許工作壓力時，建議安裝在供水管網上，此閥不具備關斷功能。
4、如因堵塞出現流量減少，應將設定值調到最大，待故障排除后，重新調到原設定值。
5、流量設定方法，用扳手旋轉閥桿，設定應用的流量數字，再用鑰匙銷定旋轉閥瓣即可。
6、藏放、妥善保管、避免雨淋、存放干燥處。
