德標Y型過濾器詳細介紹

德標Y型過濾器產品概述：
德標Y型過濾器是我公司采用DIN標準生產的一款管道附件，它無論是外形尺寸、材料、壓力溫度額定值、法蘭鉆孔均按照德國標準，其設計制造按DIN3356，結構長度遵循DIN3202，連接法蘭選用DIN2543-2551，并按DIN3230標準進行檢驗和試驗。本產品是安裝在管路系統中保護德標泵、閥門及其他流體控制元件不可缺少的一種裝置。

德標Y型過濾器產品優點：
德標Y型過濾器主要由殼體、濾筒濾網及殼蓋等部件組成，其殼體呈Y形結構，一端設有流體入口，另端設有流體出口，入口與出口的中軸線重合，并在殼體腹腔內壁上設置有濾座，圓柱管狀濾筒的上口放置在濾座上，下口通過殼蓋壓緊固定，從而將進、出口隔開，物料從入口進入殼體內，流經濾筒上包縛的濾網將固體顆粒截留在濾網內。

德標Y型過濾器技術規范：

德標Y型過濾器零件材料：

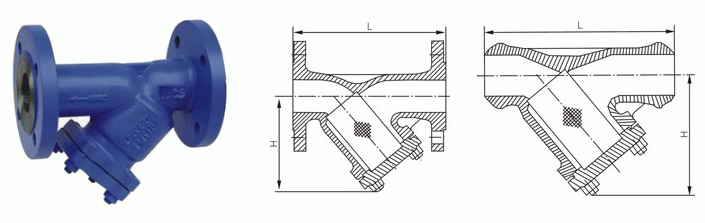

德標Y型過濾器外形結構圖：


德標Y型過濾器連接尺寸表：


德標Y型過濾器訂貨參數：
尊敬的客！如果您需要訂購我公司德標Y型過濾器產品，咨詢時請?zhí)峁んw材料、公稱壓力、公稱通徑、法蘭密封面形式及過濾精度等參數。本產品有法蘭連接和焊接兩種，根據不同需要設置過濾網目數，一般通水介質網為20~40目，通氣介質網為40~100目，通油介質網為100~480目(可按用戶要求制作過濾網)。
