電站止回閥
| 電站抽汽止回閥 |
 |
產品名稱： | 電站抽汽止回閥 | |||||
| 型號： | H664Y | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | PN1.6-32.0MPa | ||||||
| 材質： | 碳鋼、鍛鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電站抽汽止回閥】 | |||||||
電站抽汽止回閥詳細介紹
電站抽汽止回閥產品概述：
電站抽汽止回閥是種由閥體、閥瓣、搖桿、搖桿軸、閥桿、閥蓋、填料壓蓋和頂置氣動執行機構等組成，用于火力電站汽輪機抽汽系統，能在機組發生故障時，根據控制系統的指令在0.5秒內快速關閉，并可在抽汽管道內介質反流時自動關閉，從而保證汽輪機系統工作安全的閥門。其流道采用流線形設計，流阻系數不大于抽氣系統設計要求，閥瓣為經搖桿與閥桿活動連接，閥瓣繞搖桿旋轉，可使閥瓣準確的落在閥體密封面上，保證密封面吻合，閥體密封面傾斜一定角度，可以減少關閉時間，減輕沖擊。
電站抽汽止回閥工作原理：

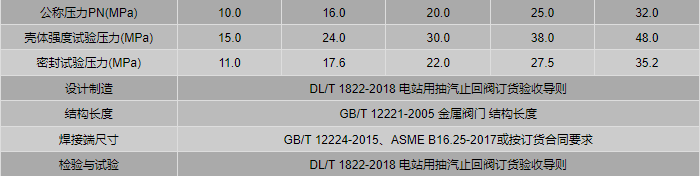

電站抽汽止回閥技術規范：電站抽汽止回閥在接到關閉信號后具有快速關閉的性能，關閉時間滿足汽輪機系統保護的要求，從全開到關閉時間小于0.5s。其執行機構與閥門關閉件動作相互獨立，氣缸故障不影響關閉件動作，具備防止氣動裝置失效的功能，能在氣缸出現卡阻情況下，仍能夠在介質力作用下關閉，以確保汽輪機系統安全。對于工作溫度高于200℃的工況，氣動執行機構和閥門之間采用隔熱設計，以使氣動裝置零部件溫度不超過80℃。本產品執行機構設計與制造滿足閥門安全、快速關閉以及可靠開啟的功能要求。

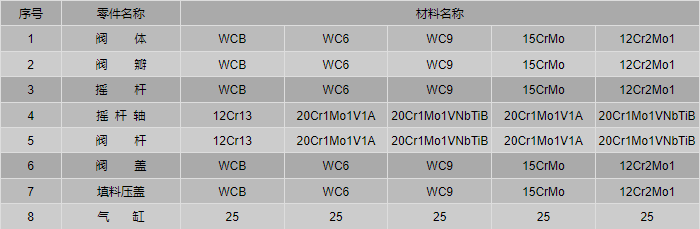

電站抽汽止回閥零件材料：

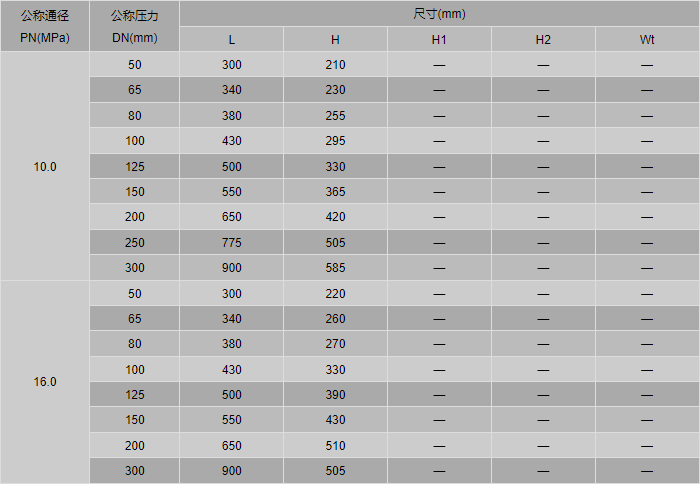

電站抽汽止回閥外形尺寸表：
電站抽汽止回閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司電站閥系列產品，咨詢時請說明公稱通徑、公稱壓力、材質、連接端執行標準、使用介質及介質溫度等，本產品有鑄造和鍛造兩種，鍛鋼閥體一般選用：A105、F22、F91、15CrMo、12Cr2Mo1和10Cr9Mo1VNb等材料，我公司也可根據用戶工況具體要求進行針對性設計。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電站抽汽止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
