電站止回閥
| 電站止回閥 |
 |
產品名稱： | 電站止回閥 | |||||
| 型號： | H64Y | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | PN1.6-32.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電站止回閥】 | |||||||
電站止回閥詳細介紹
電站止回閥產品概述：
電站止回閥是一種由閥體、閥座、閥瓣、搖桿、閥蓋、壓環、四開環、密封圈、閥軸、填料、壓蓋和壓蓋螺母等組成，用于火力發電廠高溫高壓汽、水系統，依靠介質的流動開關閥瓣、使介質單方向流動，自動阻止介質逆流的壓力自密封旋啟式止回閥，其閥體兩側設有進液口和出液口，閥體的中空內腔內鉸接有搖桿，搖桿的下端設有跟隨搖桿轉動的閥瓣，閥瓣與呈傾斜狀設置在閥體內的密封面相配合，保證密封性能穩定和可靠，密封面堆焊硬質合金，具有良好的耐磨性。
電站止回閥閥體中腔采用內壓自緊式密封結構，其上側開口處自上而下依次設有壓蓋和密封裝置，密封裝置由閥蓋和與之相配合的高壓密封組件構成，而高壓密封組件又由自上而下壓靠在一起的四開環、壓環和自密封圈組成。則當止回閥工作在高壓工況下時，高壓介質施加壓力于閥蓋的下底面，閥蓋將壓力傳遞給自密封圈、壓環和四開環，此時自密封圈和壓環發生形變，從而實現了良好的密封性能，同時結合壓蓋和閥蓋，保證了止回閥在高壓下能夠持續穩定的工作。

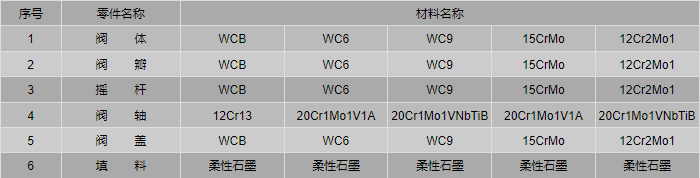

電站止回閥零件材料：

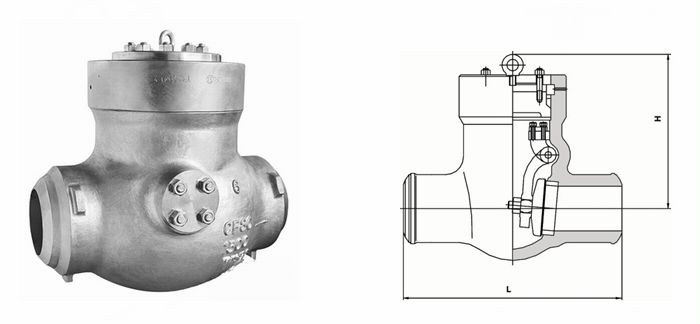

電站止回閥外形結構圖：

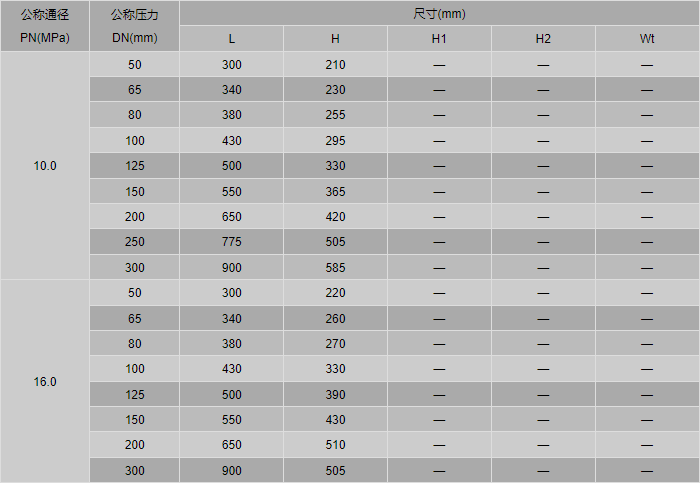

電站止回閥外形尺寸表：

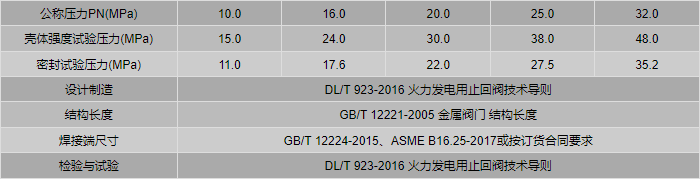

電站止回閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司電站閥系列產品，咨詢時請說明公稱通徑、公稱壓力、材質、連接端執行標準、使用介質及介質溫度等，本產品安裝時，閥軸宜置于水平位置，首次運行時，壓力自密封圈預緊螺柱和承壓法蘭連接螺柱應進行熱緊，應定期檢查閥體與閥蓋等連接處的密封情況，發現泄漏應及時采取措施。
