當前位置：首頁 >> 電站閥門
>> 電站閘閥 >> Z560Y傘齒輪焊接閘閥 更新時間 2024-10-29 22:52:28
電站閘閥
| Z560Y傘齒輪焊接閘閥 |
 |
產品名稱： | Z560Y傘齒輪焊接閘閥 | |||||
| 型號： | Z560Y | ||||||
| 口徑： | DN15-50 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【Z560Y傘齒輪焊接閘閥】 | |||||||
Z560Y傘齒輪焊接閘閥詳細介紹
Z560Y傘齒輪焊接閘閥產品概述：
Z560Y傘齒輪焊接閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 流體阻力小 , 密封面受介質的忡刷和侵蝕小。 開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。Z560Y傘齒輪焊接閘閥結構優勢：
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
Z560Y傘齒輪焊接閘閥產品特性：
閥類
|
傳動方式
|
連接形式
|
結構形式
|
密封面
|
公稱壓力
|
閥體材料
|
閘閥
|
傘齒輪
|
焊接
|
彈性閘板
|
D802/D812
STL/STL |
P54100V、P54140V
P54170V、P57170V |
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV |
Z560Y傘齒輪焊接閘閥產品型號：
產品型號
|
Z60Y-160
|
Z60Y-P54100V
|
|||||||||||||
Z60Y-200
|
Z60Y-P54140V
|
||||||||||||||
Z60Y-250
|
Z60Y-P54170V
|
||||||||||||||
Z60Y-320
|
Z60Y-P57170V
|
||||||||||||||
傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y
|
|||||||||||||||
公稱通徑（DN/mm）
|
|
||||||||||||||
適用溫度/℃
|
≤425
|
≤552
|
≤593
|
≤550
|
|||||||||||
適用介質
|
水、蒸汽、氣體、石油產品
|
||||||||||||||
試驗壓力（MPa）
|
公稱壓力PN/MPa
|
16.0
|
20.0
|
25.0
|
32.0
|
P54100V
|
P54140V
|
P54170V
|
P54170V
|
||||||
強度試驗
|
24
|
30
|
37.5
|
48
|
30
|
42
|
48
|
6.3
|
|||||||
密封試驗
|
17.6
|
22
|
27.5
|
35.1
|
11
|
15.4
|
17.8
|
18.7
|
|||||||

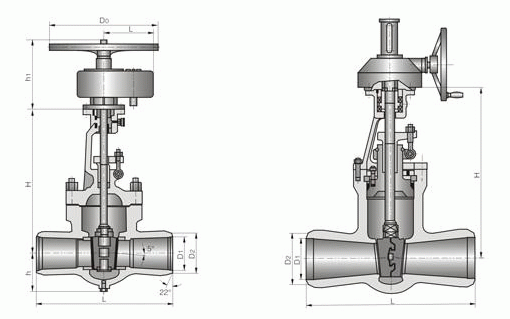

Z560Y傘齒輪焊接閘閥外形結構圖：
Z560Y傘齒輪焊接閘閥連接尺寸：
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
外形尺寸及連接尺寸
|
||||
L
|
D
|
L1
|
d
|
H
|
||
16.0
|
15
|
90
|
23
|
10
|
13
|
182
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
20.0
|
15
|
90
|
23
|
10
|
13
|
182
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
25.0
|
15
|
90
|
23
|
10
|
13
|
182
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【Z560Y傘齒輪焊接閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
