當前位置：首頁 >> 管夾閥
>> 手動管夾閥 >> 鋁合金管夾閥 更新時間 2024-10-29 22:45:23
手動管夾閥
| 鋁合金管夾閥 |
 |
產品名稱： | 鋁合金管夾閥 | |||||
| 型號： | GJ41X | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金 | ||||||
|
|||||||
| 您正在瀏覽：【鋁合金管夾閥】 | |||||||
鋁合金管夾閥詳細介紹
鋁合金管夾閥主要特點：
鋁合金管夾閥，又名鋁合金夾管閥，鋁合金膠管閥，由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
鋁合金管夾閥工作原理：
當順時針轉動手輪時，使大小閥桿同時帶動上下壓板，壓縮管套進行關閉。反轉即行開啟，這樣壓板在拉桿之間上下往復運動完成閥門開閉工作。
鋁合金管夾閥注意事項：
另外，因橡膠管套承受力小，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
鋁合金管夾閥注意事項：
另外，因橡膠管套承受力小，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
鋁合金管夾閥主要參數：
1.適用范圍：化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。
2.使用介質：紙漿、污水、礦渣、煤渣、泥沙等。
3.適用溫度：-30-85℃，更高溫度特殊說明，另外定制。
4.公稱壓力：0.6-1.6Mpa(定貨說明)。
5.法蘭執行標準：(JB/80-91)。
鋁合金管夾閥主要零件材料：
名稱 |
材料 |
閥體 |
鋁合金 |
套管 |
橡膠 |
閥桿 |
鑄銅、碳鋼 |
壓桿 |
鑄鐵 |
手輪 |
鑄鐵 |
托架 |
球墨鑄鐵 |

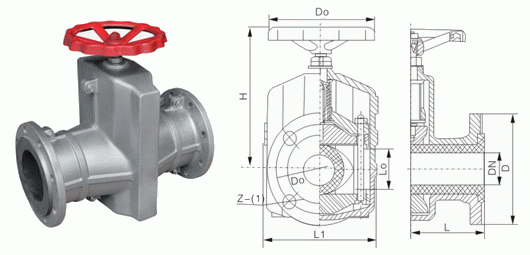

鋁合金管夾閥外形結構圖：
鋁合金管夾閥主要外形連接尺寸：
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
32 |
165 |
145 |
140 |
100 |
4-18 |
|
|
|
||
40 |
190 |
157 |
150 |
110 |
4-18 |
|
|
|
||
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
|
||
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
|
||
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
|
||
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
|
||
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
|
||
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
|
||
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
250 |
800 |
516 |
395 |
350 |
12-23 |
|
|
|
||
300 |
950 |
562 |
445 |
400 |
12-23 |
|
|
|
||
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78(PN1.0MPa) |
||||||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鋁合金管夾閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
