Y型料漿閥

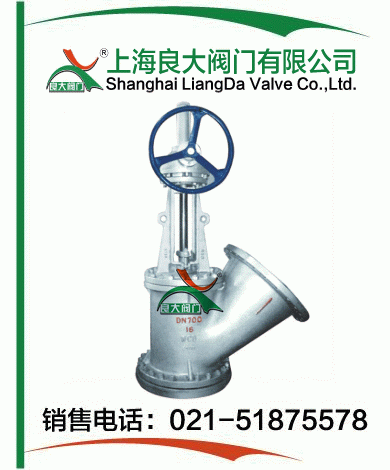

| 高壓Y型料漿閥 |
 |
產品名稱： | 高壓Y型料漿閥 | |||||
| 型號： | SJS45Y | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-16.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高壓Y型料漿閥】 | |||||||
高壓Y型料漿閥詳細介紹
高壓Y型料漿閥產品概述：
高壓Y型料漿閥采用Y型直通式結構，流阻小、不容易結疤，左右閥體分開式，兩閥體之間夾有閥座，維修時只需拆開兩閥體的螺栓就可清洗或修理。若有損壞的零件也可以及時更換，閥體內腔受沖刷較嚴重的部位裝有硬質合金的保護襯板，在開啟閥門時，可以保護閥體不被介質沖刷、腐蝕，從而大大地提高了閥門的使用壽命，密封面之間堆焊硬質合金，硬度高。主要用于鋁廠，料漿閥根據實際情況的需要，要求達到“三耐防” 的高性能，即耐磨、耐壓、耐沖刷、防止結疤，放底結構設計為凸型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。在化工、石油、冶金、制藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，傘齒輪等。
高壓Y型料漿閥產品優點：
高壓Y型料漿閥的閥瓣是采用錐形密封面，閥座選用一個極小的圓弧形密封面。這樣，在閥瓣與閥座密合時形成一種類似線密封的密封形式，密封效果。此外還可有較強的防止了結疤的現象，閥門帶有上密封結構，全開時可以保護填料，閥門導向裝置設置在體腔外部，不與介質接觸，防止了類似閘閥的導向部位卡死現象。
高壓Y型料漿閥外形結構圖：
高壓Y型料漿閥外形尺寸表：
型號 |
公稱壓力PN |
Y型料漿閥尺寸 |
||||||||
DN |
50 |
100 |
125 |
150 |
150 |
200 |
250 |
300 |
||
SJS45Y-16C |
1.6 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
重量WT（kg） |
36 |
66 |
90 |
105 |
105 |
185 |
305 |
420 |
||
SJS45Y-25C |
2.5 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
重量WT（kg） |
38 |
69 |
95 |
114 |
114 |
195 |
315 |
435 |
||
SJS45Y-40C |
4.0 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
重量WT（kg） |
42 |
70 |
95 |
114 |
114 |
195 |
315 |
435 |
||
SJS45Y-64C |
6.4 |
L |
380 |
430 |
500 |
550 |
550 |
650 |
775 |
900 |
H |
350 |
490 |
550 |
750 |
635 |
860 |
980 |
1120 |
||
DO |
360 |
400 |
400 |
500 |
500 |
600 |
680 |
800 |
||
重量WT（kg） |
47 |
75 |
105 |
124 |
124 |
210 |
335 |
460 |
||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓Y型料漿閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
