當前位置:首頁 >> 真空閥門 >> 真空蝶閥 >> GI型高真空蝶閥
更新時間 2024-10-29 22:54:08


真空蝶閥
    GI型高真空蝶閥
    GI型高真空蝶閥   產品名稱: GI型高真空蝶閥
    型號:GI
    口徑:DN25-500
    壓力:0.6×106 ~1.3×10-4
    材質:304、316、316L不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【GI型高真空蝶閥

       GI型高真空蝶閥詳細介紹


    GI型高真空蝶閥產品概述:

    GI型系列高真空蝶閥是用來接通或切斷真空管路中的氣流,閥門的閥板采用夾緊結構,把閥板的密封圈夾緊,起到更好的密封作用。閥門開閉有鎖定功能、旋轉平穩、密封可靠。高真空蝶閥是使用閥桿插入體內,閥板固定在閥桿上的原理,轉動90度達到開關目的。適用的工作介質為空氣和非腐蝕性氣體。

    GI型高真空蝶閥技術性能:
    適用范圍(Pa)
    105~1.3x10-4
    閥門漏率(Pa.L/S)
    ≤1.3x10-4
    介質溫度(℃)

    -25~+80(密封材料為丁腈橡膠)
    -25~+150(密封材料為氟橡膠)

    氣源壓力(MPa)
    0.4~0.8
    法蘭標準
    JB919
    安裝位置
    任意

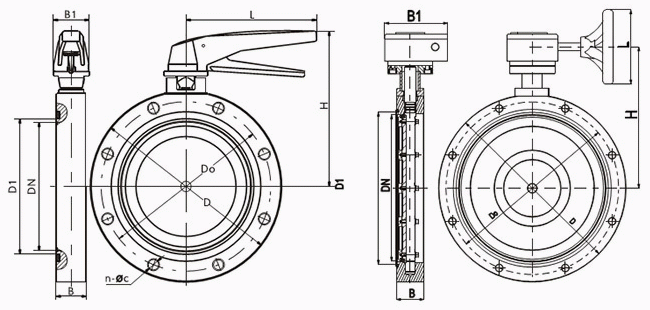

    GI型高真空蝶閥外形結構圖:


    GI型高真空蝶閥連接尺寸:
    型號
    通徑(DN)
    D
    Do
    D1
    B
    H
    n-ΦC
    GI-25
    25
    70
    55
    65
    22
    72
    4-Φ7
    GI-32
    32
    78
    64
    70
    22
    76
    4-Φ7
    GI-40
    40
    85
    70
    75
    22
    90
    4-Φ7
    GI-50
    50
    110
    90
    90
    22
    98
    4-Φ9
    GI-63
    63
    130
    110
    100
    26
    130
    4-Φ9
    GI-80
    80
    145
    130
    110
    30
    140
    4-Φ9
    GI-100
    100
    170
    145
    120
    30
    153
    4-Φ12
    GI-125
    125
    195
    170
    140
    35
    165
    4-Φ12
    GI-150
    150
    220
    195
    155
    35
    179
    8-Φ12
    GI-200
    200
    275
    250
    190
    40
    208
    8-Φ12
    GI-250
    250
    330
    300
    225
    45
    234
    8-Φ12
    GI-300
    300
    380
    350
    245
    55
    300
    8-Φ14
    GI-400
    400
    500
    465
    409
    60
    340
    8-Φ18
    GI-450
    450
    550
    515
    460
    65
    361
    8-Φ18

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【GI型高真空蝶閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
