當前位置：首頁 >> 球閥
>> V型球閥 >> 保溫氣動V型球閥 更新時間 2024-10-29 22:57:37
V型球閥
| 保溫氣動V型球閥 |
 |
產品名稱： | 保溫氣動V型球閥 | |||||
| 型號： | BVQ677F/H | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫氣動V型球閥】 | |||||||
保溫氣動V型球閥詳細介紹
保溫氣動V型球閥產品概述：
保溫氣動V型球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格?？蓪?shí)現對介質的調節和嚴密切斷。廣泛適用于礦山、石油、化工、城市給排水等要求嚴格切斷的工況。
保溫氣動V型球閥工作原理：
保溫氣動V型球閥是一種直角回轉結構的控制閥，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和V型閥結構組成，它與電氣閥門定位器配套使用，可實現比例調節;與電磁閥及控制箱配套使用，可實現二位切斷控制。V型球閥閥芯設計成帶有V型缺口，具有準確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
保溫氣動V型球閥產品優點：
保溫氣動V型球閥性能規范：
保溫氣動V型球閥工作原理：
保溫氣動V型球閥是一種直角回轉結構的控制閥，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和V型閥結構組成，它與電氣閥門定位器配套使用，可實現比例調節;與電磁閥及控制箱配套使用，可實現二位切斷控制。V型球閥閥芯設計成帶有V型缺口，具有準確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
保溫氣動V型球閥產品優點：
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
公稱壓力PN（MPa）
|
試驗壓力
|
適用介質
|
適用溫度
|
|
殼體試驗
|
密封試驗
|
|||
1.6
|
2.4
|
1.76
|
水、油、氣及高粘度、含纖維、固體顆粒等介質
|
-28℃~550℃
|
2.4
|
3.75
|
5.75
|
||
4.0
|
6.0
|
4.4
|
||
適用規范
|
連接法蘭
|
JB79-59 GB20592-97 ANSI B16.5
|
||
試驗和檢驗
|
JB/T9092-99 API 598
|
|||
保溫氣動V型球閥零件材料：
零件名稱
|
材質
|
|
閥體、閥蓋
|
WCB
|
CF8
|
密封面
|
2Cr13+氮?dú)?/span>
|
304+氮?dú)?/span>
|
球體
|
2Cr13+鉻硬鉻
|
304+硬鉻
|
閥座、閥桿
|
2Cr13
|
304
|
墊片
|
柔性石墨+不銹鋼
|
柔性石墨+不銹鋼
|
雙頭螺柱
|
35CrMoaA
|
1Crl8Ni9Ti
|

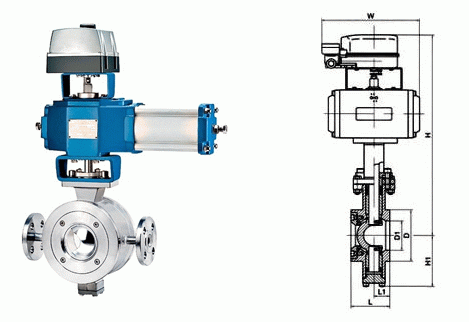

保溫氣動V型球閥外形結構圖：
保溫氣動V型球閥連接尺寸：
公稱壓或壓力級
|
公稱通徑DN
|
尺寸
|
||||||||
（mm）
|
（in）
|
W
|
L
|
W1
|
L1
|
d
|
d1
|
H1
|
H
|
|
PN1.6MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
PN2.5MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
-
|
80
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
-
|
165
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
-
|
200
|
243
|
80
|
121.58
|
268
|
205
|
200
|
390
|
|
250
|
-
|
340
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫氣動V型球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
