當前位置：首頁 >> 真空閥門 >> 真空球閥 >> GUQ型氣動高真空球閥
更新時間 2024-10-29 22:54:19


真空球閥
    GUQ型氣動高真空球閥
    GUQ型氣動高真空球閥   產品名稱： GUQ型氣動高真空球閥
    型號：GUQ
    口徑：DN10-200
    壓力：0.6×106 ~1.3×10-4
    材質：304、316、316L不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【GUQ型氣動高真空球閥】

       GUQ型氣動高真空球閥詳細介紹

    GUQ型氣動高真空球閥產品概述：

    GUQ型系列氣動高真空球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為帶酸、堿性的氣體或液體。

    GUQ型氣動高真空球閥技術性能：
    適用范圍(Pa)

    快卸法蘭（KF）2x105 ～1.3x10-5
    活套法蘭16x105～1.3x10-5
    閥門漏率(Pa.L/S)
    ≤1.3x10-5
    介質溫度（℃）
    標準出廠：-30～+150
    特殊指定：-30～+240
    氣源壓力（MPa）

    0.4～0.8
    法蘭標準
    GB4982；GB/T6070
    安裝位置
    任意
    電源電壓

    標準出廠：AC220V/50Hz
    特殊指定：AC110V；DC24V；DC12V等
    信號反饋
    標準出廠：閥位指示器
    特殊指定：微動開關；智能型4～20mA DC
    氣缸可選
    標準出廠：雙作用式
    特殊指定：單作用式（有彈簧返回）可選常開或常閉

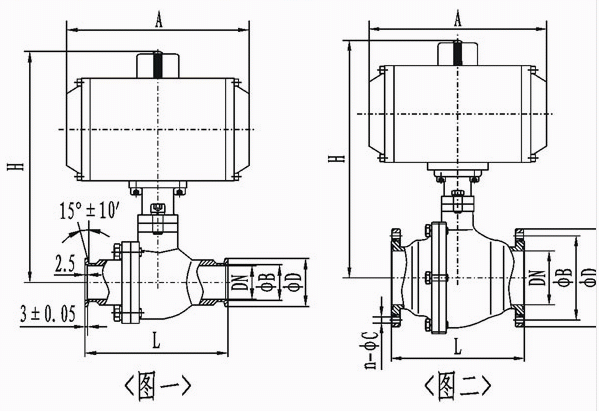

    GUQ型氣動高真空球閥外形結構圖：


    GUQ型氣動高真空球閥連接尺寸：
    快卸法蘭（KF）連接及外形尺寸（GB4982）
    型號
    通徑(DN)
    ΦD
    ΦB
    H
    L
    A
    GUQ-10/KF
    		 10 30 40 168 92 140
    GUQ-16/KF
    16
    30
    17.2
    154
    100
    140
    GUQ-25/KF
    25
    40
    26.2
    175
    114
    164
    GUQ-40/KF
    40
    55
    41.2
    247
    165
    210
    GUQ-50/KF
    50
    75
    52.2
    282
    175
    247

    活套法蘭連接及外形尺寸（GB/T6070）
    型號
    通徑(DN)
    ΦD
    ΦB
    H
    L
    A
    n-ΦC
    GUQ-10
    10
    50
    40
    160
    99
    146
    4-6.5
    GUQ-16
    16
    60
    45
    162
    100
    146
    GUQ-20
    20
    65
    50
    191
    114
    168
    GUQ-25
    25
    70
    55
    191
    114
    168
    GUQ-32
    32
    90
    70
    230
    140
    204
    4-9
    GUQ-40
    40
    100
    80
    267
    165
    260
    GUQ-50
    50
    110
    90
    289
    175
    268
    GUQ-63
    63
    130
    110
    313
    186
    GUQ-80
    80
    145
    125
    346
    198
    268
    8-9
    GUQ-100
    100
    165
    145
    375
    220
    298
    GUQ-125
    125
    200
    175
    444
    266
    458
    8-11
    GUQ-150
    150
    225
    200
    497
    296
    525
    GUQ-200
    200
    285
    260
    620
    390
    602
    12-12

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GUQ型氣動高真空球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
