電動排泥閥
| 電動角式排泥閥 |
 |
產品名稱： | 電動角式排泥閥 | |||||
| 型號： | J944X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電動角式排泥閥】 | |||||||
電動角式排泥閥詳細介紹
電動角式排泥閥應用范圍：
電動角式排泥閥適用于水處理廠各類沉淀池、污泥池、用以排放水池內泥沙，污物及廢水、該閥采用雙室隔膜結構，運動無磨損，不因雜質而漏水，對泥沙淤積不敏感、潤滑、密封性能好。采用襯膠閥板，閥座斜度開口不易沉積泥雜物，驅動介質壓力低，采用手動或電動集中控制，經久耐用、使用壽命長。
電動角式排泥閥產品實物圖：
電動角式排泥閥主要參數：
電動角式排泥閥外形結構圖：
電動角式排泥閥連接尺寸：
電動角式排泥閥工作原理：
電動角式排泥閥又名電動角式隔膜排泥閥，由角式閥體、支架和電動頭等三大部分組成。由電動頭帶動閥板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉，閥板為軟密封，關閉后具有密封性能好，無滲漏等優點。

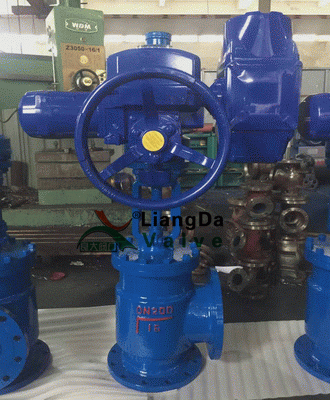

電動角式排泥閥產品實物圖：
電動角式排泥閥產品作用：
1、供介質為液、氣的管道上作截流作用。
1、供介質為液、氣的管道上作截流作用。
2、供各型凈化設備及池子外部或管道上作于排泥、排污用。
電動角式排泥閥主要參數：
| 壓力等級 | 0.6MPa-1.6MPa |
| 電動頭電壓 | 220V、380V，訂貨時注明 |
| 閥體、支架材料 | 鑄鐵，球墨鑄鐵，WCB |
| 閥桿材料 | 不銹鋼 |
| 閥板材料 | 球墨鑄鐵，熱合橡膠、WCB+熱合橡膠 |
| 法蘭連接標準 | GB/T 17241.6-98 |
| 試壓標準 | GB/T 13927-92 |
| 注：高度H，如用戶需要加高訂貨時注明，不注明按尺寸表中H供貨 | |

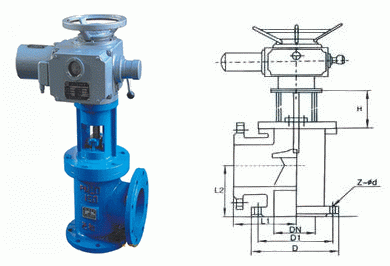

電動角式排泥閥外形結構圖：
電動角式排泥閥連接尺寸：
| DN | L1 | L2 | H | D | D1 | Z-фd |
| 50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
| 80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
| 100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
| 150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
| 200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
| 250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
| 300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
| 400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動角式排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
