當前位置：首頁 >> 水力控制閥
>> 倒流防止器 >> 倒流防止器 更新時間 2024-10-29 23:04:20
倒流防止器
| 倒流防止器 |
 |
產品名稱： | 倒流防止器 | |||||
| 型號： | DFQ41X | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 球墨鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【倒流防止器】 | |||||||
倒流防止器詳細介紹
倒流防止器產品概述：
倒流防止器是一種由進、出水止回閥和泄水閥通過緊固件連接組成，能嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，其進、出水止回閥閥座密封面之間構成直流式倒流防止器的閥腔。正常流動狀態時進水端的供水壓力總是高于出水端水的壓力，水能很順利流過倒流防止器作正向流動，這時進水端的水壓總是高于閥腔內水壓，存在一個壓差△P，且0.024MPa≤△P≤0.055MPa，這個壓差驅動旁通的泄水閥處于關閉狀態，泄水閥不泄水。
倒流防止器工作原理：
倒流防止器當出水端無水流出，若進水端供水壓力保持恒定，且進水端水壓高于閥腔內水壓，壓差0.024MPa≤△P≤0.055MPa，泄水閥處于關閉狀態；當出水端無水流出，若進水端供水壓力出現下降，雖然進水端水的壓力仍高于閥腔內水的壓力，但當△P在0.012MPa~0.023MPa左右時，旁通泄水閥就開啟泄水，閥腔內的水(或部分)被排出；當出水管路因某種原因而水壓上升，而且出水止回閥泄漏，造成閥腔內壓力上升，這時當△P在0.012MPa~0.023MPa左右時泄水閥開啟將反流水排出，只要泄水閥開啟，空氣立即通過與大氣相通的漏水斗進入閥腔，形成空氣隔斷。
倒流防止器產品優點：
倒流防止器當?shù)沽鞣乐蛊鬟M(jìn)水端供水壓力下降至≤0.020MPa時，無論閥腔內的壓力多大，泄水閥開啟泄水，同時空氣通過與大氣相通的漏水斗進入閥腔，形成空氣隔斷，進口端水壓即使繼續下降形成負壓，也不會產生虹吸倒流。

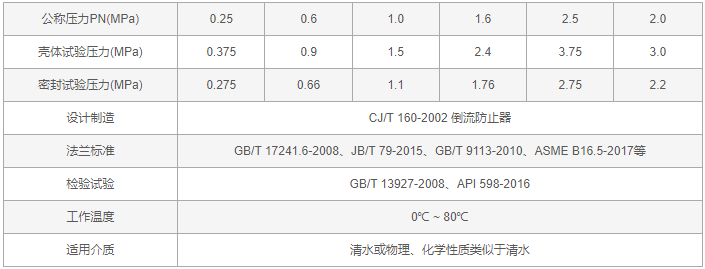

倒流防止器技術規范：

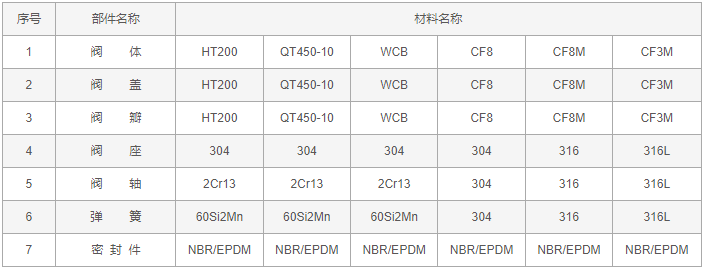

倒流防止器零件材料：

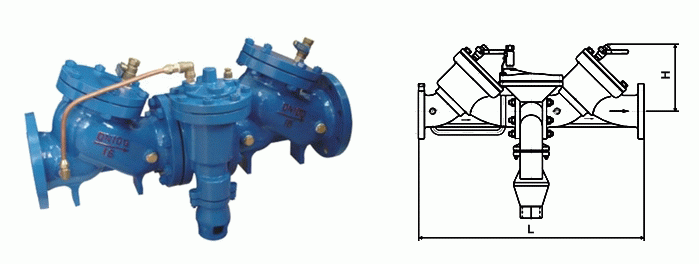

倒流防止器外形結構圖：

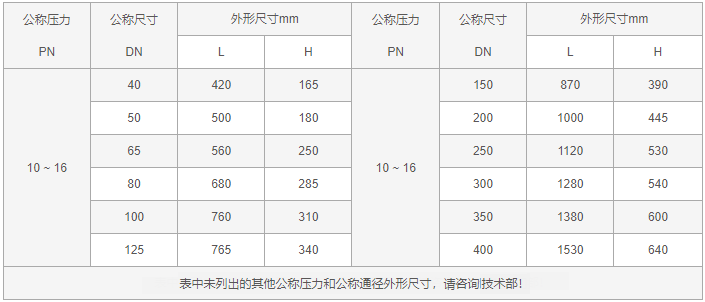

倒流防止器外形尺寸表：

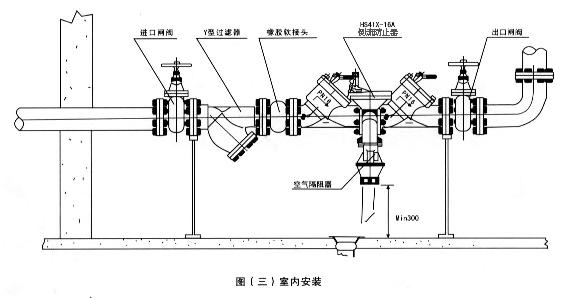

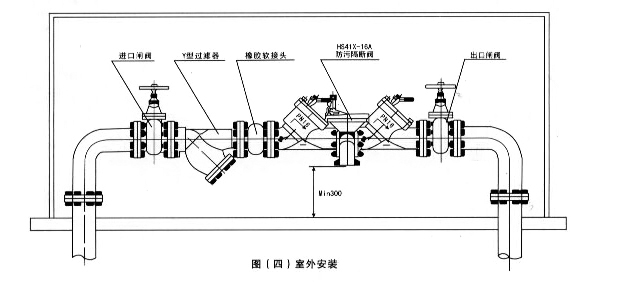

倒流防止器安裝要求及示意圖：
1、倒流防止器須水平安裝，安裝地點環境應清潔，有維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。
2、倒流防止器的安裝地域應設排水設施。
3、閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。
倒流防止器安裝部位介紹：
1、自來水管網接入用戶的接戶管水表后面。
2、生活用水管道上接出非生活用水和排污管，安裝于接出管起端。
3、生活飲用水水箱的進水管上（水箱底部進水時）。
4、生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
倒流防止器訂貨參數及注意事項：
尊敬的客戶！如果您需要訂購我公司倒流防止器產品，咨詢時請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、法蘭執行標準及法蘭密封面形式等。本系列產品有DFQ4LX直流式倒流防止器和DFQ4TX直通式倒流防止器兩種結構形式。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【倒流防止器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
