襯氟旋塞閥
| 法蘭襯氟隔膜閥 |
 |
產品名稱： | 法蘭襯氟隔膜閥 | |||||
| 型號： | G41F46 | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭襯氟隔膜閥】 | |||||||
法蘭襯氟隔膜閥詳細介紹
襯氟隔膜閥產品概述：
G41F46襯氟隔膜閥是一種特殊形式的具有截斷功能的閥，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質目的。 G41F46襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
襯氟隔膜閥產品特點：
1、G41F46襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3、G41F46襯氟隔膜閥的閥體內腔為全氟F46內襯。因此具有優越的耐腐蝕的特點。
4、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。
5、本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
襯氟隔膜閥基本型號：
手動
|
G41F3
|
直流式
|
G45F3
|
G41F46
|
G45F46
|
||
氣動
|
G641F3
|
電動
|
G941F3
|
G641F46
|
G941F46
|
設計標準
|
GB12239
|
結構長度
|
JB1688/GB12221
|
法蘭標準
|
JB/T79-94
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
驅動方式
|
手動、電動、氣動、
常閉型、常開型 |
襯氟隔膜閥零件材料：
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低不銹鋼耐酸鑄鋼
|
||
Z
|
C
|
P
|
R
|
P
|
R
|
||
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
閥瓣/閥桿
|
35
|
1cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00cr18Ni10
|
00Cr17Ni14Mo2
|
3
|
襯里/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
|
|||||
4
|
隔膜
|
FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
|
|||||
5
|
支架
|
WCB
|
CF8
|
CF8
|
|||
6
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|||
7
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
8
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|||
9
|
手輪
|
WCB
|
WCB
|
WCB
|
|||

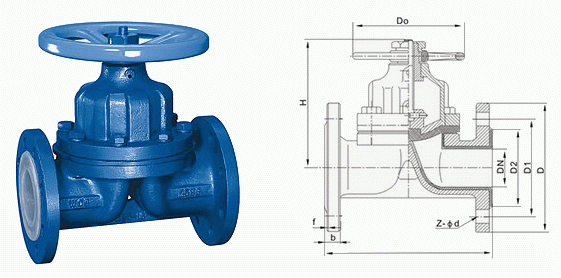

襯氟隔膜閥外形結構圖：
襯氟隔膜閥連接尺寸：
公稱通徑
|
標準值
|
參考值
|
||||||||||
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-фd
|
d0
|
H
|
H1
|
WT(kg)
|
PN0.6MPa / PN1.0MPa
|
||||||||||||
15
|
1/2
|
125
|
95
|
65
|
45
|
2
|
14
|
4-ф14
|
100
|
105
|
110
|
3.5
|
20
|
3/4
|
135
|
105
|
75
|
55
|
2
|
16
|
4-ф14
|
100
|
115
|
125
|
4
|
25
|
1
|
145
|
115
|
85
|
65
|
2
|
16
|
4-ф14
|
120
|
120
|
135
|
5.5
|
32
|
11/4
|
160
|
135
|
100
|
78
|
2
|
18
|
4-ф18
|
120
|
125
|
150
|
8
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-ф18
|
140
|
135
|
175
|
11
|
50
|
2
|
210
|
160
|
125
|
100
|
3
|
20
|
4-ф18
|
140
|
155
|
195
|
14
|
65
|
21/2
|
250
|
180
|
145
|
120
|
3
|
20
|
4-ф18
|
200
|
170
|
200
|
23
|
80
|
3
|
300
|
195
|
160
|
135
|
3
|
22
|
4-ф18
|
200
|
200
|
255
|
29
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-ф18
|
280
|
270
|
325
|
46
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-ф18
|
320
|
335
|
405
|
70
|
150
|
6
|
460
|
280
|
240
|
210
|
3
|
24
|
8-ф23
|
320
|
370
|
450
|
95
|
200
|
8
|
570
|
335
|
295
|
265
|
3
|
26
|
8-ф23
|
400
|
480
|
600
|
170
|
250
|
10
|
680
|
390
|
350
|
320
|
3
|
28
|
12-ф23
|
500
|
545
|
620
|
270
|
300
|
12
|
790
|
435
|
395
|
362
|
4
|
24
|
12-ф23
|
500
|
585
|
680
|
320
|
PN1.6MPa
|
||||||||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-ф14
|
120
|
110
|
115
|
4
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-ф14
|
120
|
120
|
130
|
5
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-ф14
|
140
|
125
|
140
|
6
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-ф18
|
140
|
130
|
155
|
9
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-ф18
|
160
|
140
|
180
|
12
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-ф18
|
160
|
160
|
200
|
15
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-ф18
|
200
|
175
|
205
|
24
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-ф18
|
200
|
205
|
260
|
30
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-ф18
|
280
|
275
|
330
|
48
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-ф18
|
320
|
340
|
410
|
75
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-ф23
|
320
|
375
|
460
|
105
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-ф23
|
400
|
485
|
605
|
182
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-ф25
|
500
|
550
|
625
|
295
|
300
|
12
|
850
|
460
|
410
|
375
|
4
|
34
|
12-ф25
|
500
|
590
|
685
|
345
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭襯氟隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
