氣動球閥
氣動三通Y型球閥 |
產品名稱: | 氣動三通Y型球閥 | ||||||
型號: | Q642F/H/Y | ||||||
口徑: | DN50-400 | ||||||
壓力: | 1.0-6.4MPa | ||||||
材質: | 碳鋼、不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【氣動三通Y型球閥】 |
氣動三通Y型球閥詳細介紹
氣動三通Y型球閥產品概述:
氣動三通Y型球閥主要由三通Y型球閥和氣動執行機構以及電磁閥、限位開關、空氣過濾減壓閥等控制裝置組成,其閥體中設有Y形流體通道,并放置有接通或切斷流體通道的球體,球體上有一體成型的閥桿,氣動驅動裝置與閥桿固定連接,當氣缸與電路和系統氣源接通后,空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動,從而驅動閥桿帶動球體轉動120°或135°,實現介質流向的切換與自動控制的功能?! ?/span>
氣動三通Y型球閥閥體采用的是一進兩出(一個進料口,二個出料口)的Y形三通結構,其帶柄球體兩通孔呈120°或135°。該閥出廠初始狀態為右出料口關閉,進料口與左出料口相通,當需要換向時,接通氣源,氣源壓力作用在氣缸活塞上產生一個推力,帶動閥桿旋轉120°或135°,球體位移,使閥門進料口與右出料口相通,左出料口關閉。本產品操作機構可選用120°或135°角行程GT、AT、AW系列雙作用氣動執行器。

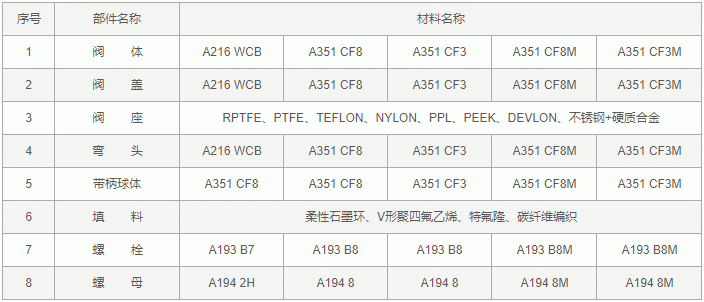

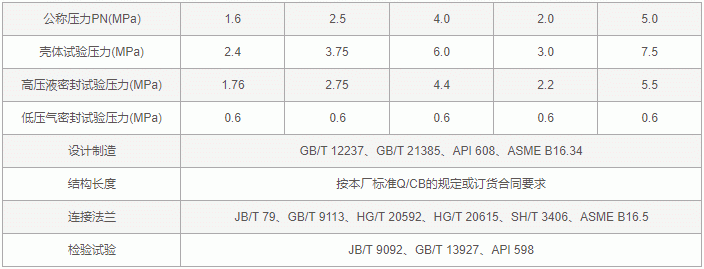

氣動三通Y型球閥技術規范:氣動三通Y型球閥零件材料:

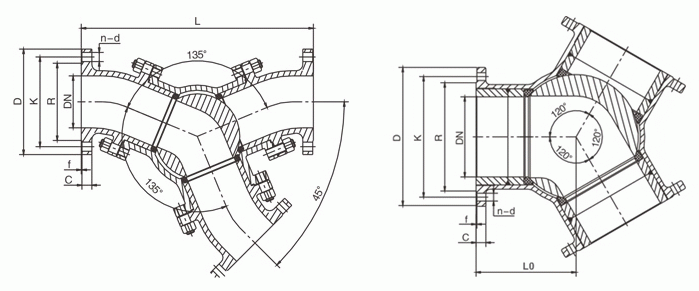

氣動三通Y型球閥外形結構圖:

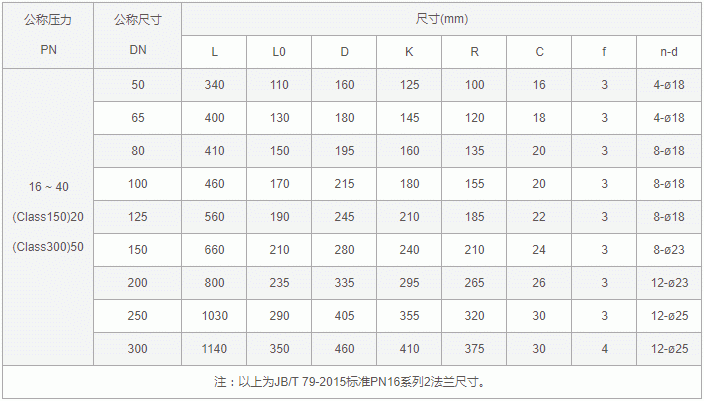

氣動三通Y型球閥外形尺寸表:
