當前位置：首頁 >> 過濾器
>> T型過濾器 >> 三通反折流T型過濾器 更新時間 2024-10-29 23:00:26
T型過濾器
| 三通反折流T型過濾器 |
 |
產品名稱： | 三通反折流T型過濾器 | |||||
| 型號： | ST26H | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-16.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【三通反折流T型過濾器】 | |||||||
三通反折流T型過濾器詳細介紹
三通反折流T型過濾器產品概述：
三通反折流T型過濾器由三通、法蘭、法蘭蓋、排放絲堵、濾網濾筒和濾芯擋圈等構成，其法蘭通過電焊工藝焊接在三通管的管口上，圓型濾芯擋圈正置于三通管件的直通管形的入口處，圓臺型濾芯一端放置在圓形擋圈上，另一端用法蘭蓋壓緊固定，該濾芯由濾筒和安裝在濾筒外的濾網兩部分組成，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出。
三通反折流T型過濾器產品優點：
三通反折流T型過濾器接口端連接方式可采用法蘭、對焊、承插焊和內螺紋等，其主要用于化工、石油化工、輕工等生產中的液體及氣體物料，用以過濾其固體雜質，其通常裝設在泵、閥門、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。本產品宜安裝在有90°流向變化處，以節省彎頭。

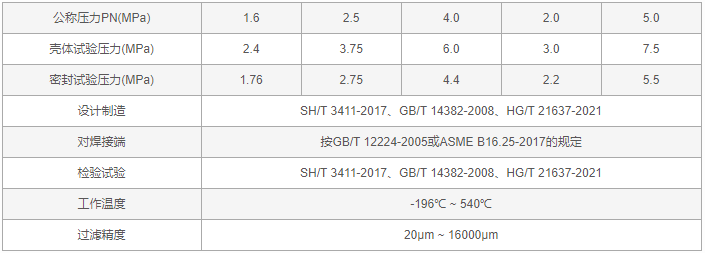

三通反折流T型過濾器技術規范：

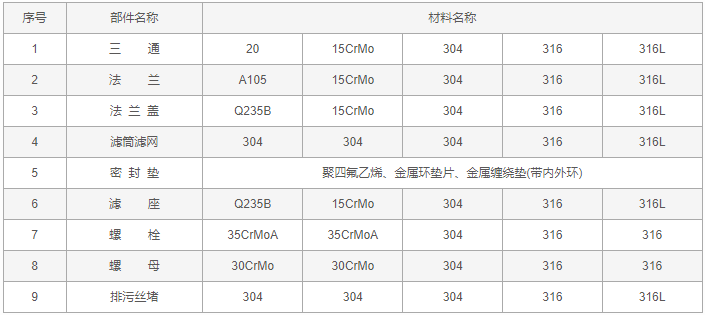

三通反折流T型過濾器零件材料：

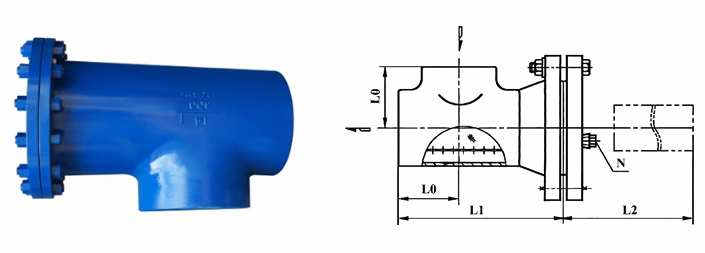

三通反折流T型過濾器外形結構圖：

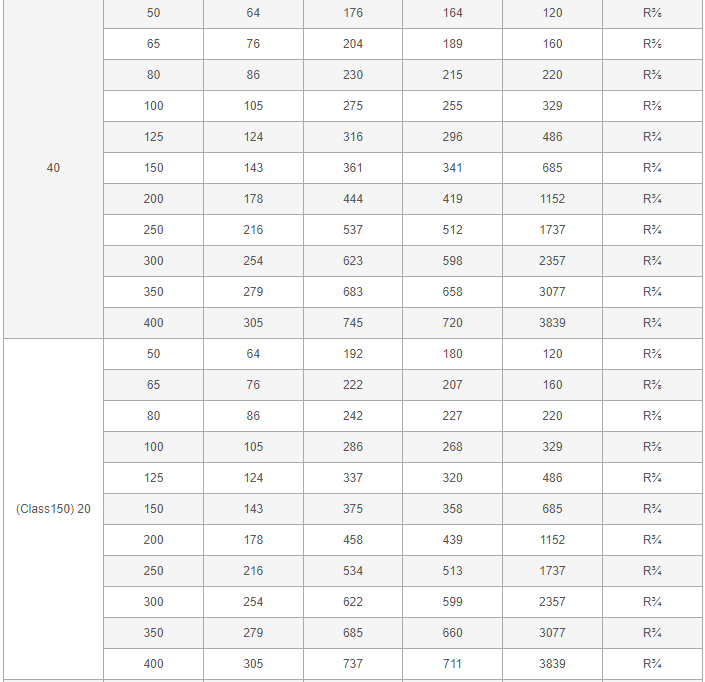

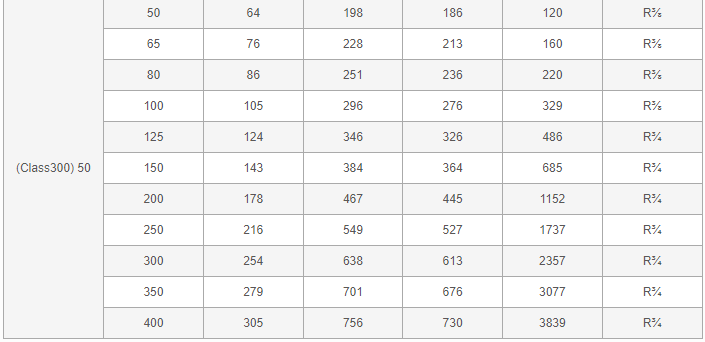

三通反折流T型過濾器外形尺寸表：
三通反折流T型過濾器訂貨參數：
尊敬的客戶！如果您需要訂購我公司三通反折流T型過濾器產品，咨詢時請說明產品類型，法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等。本產品根據實際工況需要可采用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-1991化工管道過濾器》等標準設計和制造。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【三通反折流T型過濾器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
