當前位置：首頁 >> 真空閥門 >> 真空擋板閥 >> GDQ-J-A常閉型氣動高真空擋板閥

更新時間 2024-10-29 22:54:41

真空擋板閥

GDQ-J-A常閉型氣動高真空擋板閥

產品名稱：

GDQ-J-A常閉型氣動高真空擋板閥

型號：

GDQ-J-A

口徑：

DN10-800

壓力：

0.6×106 ~1.3×10-4

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GDQ-J-A常閉型氣動高真空擋板閥】

GDQ-J-A常閉型氣動高真空擋板閥詳細介紹

GDQ-J-A常閉型氣動高真空擋板閥產品概述：

GDQ-J-A系列常閉型氣動高真空擋板閥是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。

GDQ-J-A常閉型氣動高真空擋板閥技術性能：

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	-25~+80（密封材料為丁腈橡膠） -30～+150（密封材料為氟橡膠）
氣源壓力（MPa）	0.4～0.8
安裝位置	DN<300任意，DN≥300垂直
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC5～240V

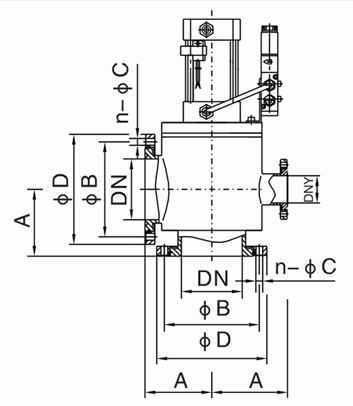

GDQ-J-A常閉型氣動高真空擋板閥外形結構圖：

GDQ-J-A常閉型氣動高真空擋板閥連接尺寸：

型號	通徑(DN)	ΦD	ΦB	A	法蘭標準
GDQ-J10A/KF	10	30	12.2	30	GB4982
GDQ-J16A/KF	16	30	17.2	40	GB4982
GDQ-J25A/KF	25	40	26.2	50	GB4982
GDQ-J40A/KF	40	55	41.2	65	GB4982
GDQ-J50A/KF	50	75	52.2	70	/

活套法蘭連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	A	n-ΦC	DNy(預抽口)	法蘭標準
GDQ-J50A	50	110	90	70	4-Φ9	/	GB/T6070
GDQ-J63A	63	130	110	88	4-Φ9	/	GB/T6070
GDQ-J80A	80	145	125	88	8-Φ9	/	GB/T6070
GDQ-J100A	100	165	145	108	8-Φ9	/	GB/T6070
GDQ-J125A	125	200	175	128	8-Φ11	/	GB/T6070
GDQ-J(S)150A	150	220	195	138	8-Φ11	DN40(GB4982)	JB919
GDQ-J(S)160A	160	225	200	138	8-Φ11	DN40(GB4982)	GB/T6070
GDQ-J(S)200A	200	285	260	200	12-Φ11	DN50(GB/T6070)	GB/T6070
GDQ-J(S)250A	250	335	310	208	12-Φ11	DN50(GB/T6070)	GB/T6070
GDQ-J(S)300A	300	380	350	250	8-Φ14	DN80(GB/T6070)	JB919
GDQ-J(S)320A	320	425	395	250	12-Φ14	DN80(GB/T6070)	GB/T6070
GDQ-J(S)400A	400	510	480	330	16-Φ14	DN100(GB/T6070)	GB/T6070
①GDQ-J(S)400A	400	500	465	330	16-Φ14	DN100(GB/T6070)	JB919
GDQ-J(S)500A	500	610	580	360	16-Φ14	DN125(GB/T6070)	GB/T6070
GDQ-J(S)600A	600	710	670	450	12-Φ21	DN160(GB/T6070)	JB919
GDQ-J(S)630A	630	750	720	450	20-Φ14	DN160(GB/T6070)	GB/T6070
GDQ-J(S)800A	800	920	890	520	24-Φ14	DN200(GB/T6070)	GB/T6070

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GDQ-J-A常閉型氣動高真空擋板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
