當前位置:首頁 >> 真空閥門 >> 真空擋板閥 >> GDC-J型電磁高真空擋板閥
更新時間 2024-10-29 22:54:32


真空擋板閥
    GDC-J型電磁高真空擋板閥
    GDC-J型電磁高真空擋板閥   產品名稱: GDC-J型電磁高真空擋板閥
    型號:GDC-J
    口徑:DN16-80
    壓力:0.6×106 ~1.3×10-4
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【GDC-J型電磁高真空擋板閥

       GDC-J型電磁高真空擋板閥詳細介紹


    GDC-J型電磁高真空擋板閥產品概述:

    GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力,用以打開或關閉的閥門,適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時,允許閥板密封面上側承受大氣壓,下側為真空,在此狀態下接通電器控制盒電源后,閥板能正常開啟。適用的工作介質為空氣、非腐蝕性及不含顆?;覊m的氣體。

    GDC-J型電磁高真空擋板閥技術性能:
    適用范圍(Pa)
    105~6.7x10-4
    閥門漏率(Pa.L/S)
    ≤6.7x10-4
    適用溫度(℃)
    -25~+40
    線圈溫升(℃)
    ≤65
    開閉時間(S)
    3~5
    電源電壓(V/Hz)
    220±10%/50
    安裝方式
    垂直

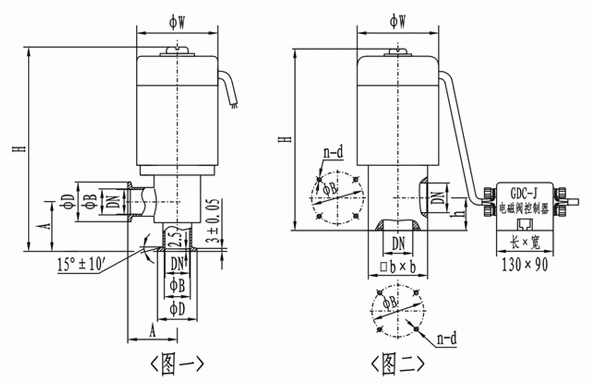

    GDC-J型電磁高真空擋板閥外形結構圖:


    GDC-J型電磁高真空擋板閥連接尺寸:
    (圖一) (KF)連接及外形尺寸
    型號
    通徑(DN)
    ΦW
    ΦD
    ΦB
    H
    A
    法蘭標準
    GDC-J16A/KF
    16
    68
    30
    17.2
    186
    40
    GB4982
    GDC-J25A/KF
    25
    82
    40
    26.2
    193
    50
    GDC-J40/KF
    40
    110
    55
    41.2
    270
    65
    GDC-J50A/KF
    50
    125
    75
    52.2
    307
    70
    /

     (圖二) 連接及外形尺寸
    型號
    通徑(DN)
    ΦW
    ΦB
    H
    h
    bxb
    n-b
    法蘭標準
    GDC-J16A
    16
    68
    42
    165
    28
    48x48
    4-M5
    JB919
    GDC-J25A
    25
    82
    55
    190
    35
    58x58
    4-M6
    GDC-J32
    32
    92
    64
    217
    40
    68x68
    4-M6
    GDC-J40
    40
    110
    70
    240
    44
    80x80
    4-M6
    GDC-J50A
    50
    125
    90
    285
    56
    95x95
    4-M8
    GDC-J65
    65
    135
    105
    315
    65
    115x115
    4-M8
    GDC-J80
    80
    165
    125
    358
    75
    140x140
    4-M8

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【GDC-J型電磁高真空擋板閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
