當前位置：首頁 >> 陶瓷閥門 >> 陶瓷漿液閥 >> 陶瓷排渣漿液閥

更新時間 2024-10-29 22:55:24

陶瓷漿液閥

陶瓷排渣漿液閥

產品名稱：

陶瓷排渣漿液閥

型號：

PZ73TC

口徑：

DN50-600

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【陶瓷排渣漿液閥】

陶瓷排渣漿液閥詳細介紹

陶瓷排渣漿液閥產品概述：

陶瓷排渣漿液閥的啟閉件是閘板，通過旋轉手輪來實現閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。陶瓷排渣漿液閥，密封面及閥門通道采用高性能結構陶瓷材料，升降式陶瓷閘板可刮除密封面上附著的固體顆粒和粘著物，自動清除密封面雜物。陶瓷密封面具有耐腐蝕、耐磨損、高溫不變形等優點，顯著提高了產品的使用壽命。

陶瓷排渣漿液閥產品優勢：

1、陶瓷排渣漿液閥密封面采用高耐磨，耐腐蝕陶瓷材料，采用陶瓷鑲嵌技術，耐腐蝕性高，耐磨性好，從而使得閥門壽命長，性價比普通閥門提高10倍；

2、采用雙面密封，具備雙面耐磨的效果，內腔沖刷過流處襯有ZTA陶瓷，閥門關閉鍵的密封由介質壓力產生的比壓形成密封；

3、該類陶瓷排渣漿液閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環；

4、閥體采用碳鋼制成，重量較傳統閘閥重量減輕約20％-30％，便于安裝以及適應在不同排布管道上的任意角度，深受用戶歡迎；

5、使用該類陶瓷排渣漿液閥能提高輸送管路系統的關閉密封性能，最大限度地杜絕泄漏，對提高生產效率，保護環境將起到積極的推進作用。

陶瓷排渣漿液閥應用規范：

設計與制造		GB/T 8691
連接端尺寸	結構長度	GB/T 15188.2
	法蘭尺寸	JB/T 79.1
檢驗與試驗		JB/T 8691
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

陶瓷排渣漿液閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥座	結構陶瓷	7	閥桿	2Cr13
2	閥體	WCB	8	支架	WCB
3	閥板	304+結構陶瓷	9	螺母	青銅
4	填料	柔性石墨	10	軸承
5	填料壓蓋	WCB	11	手輪	Qt400
6	鎖軸	2Cr13	12	圓螺母	25#

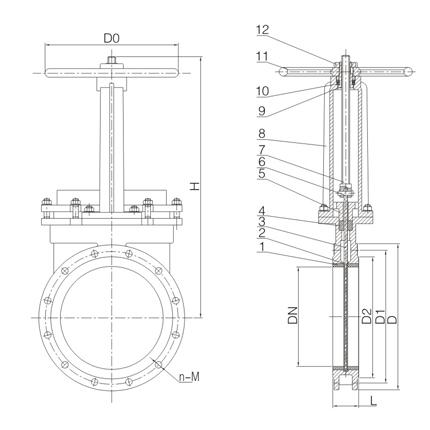

陶瓷排渣漿液閥外形結構圖：

陶瓷排渣漿液閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	n-M	D0	b
50	1.0	43	165	125	100	285	4-M16	180	12
65		46	185	145	120	295	4-M16	180	12
80		46	200	160	135	315	8-M16	220	12
100		52	220	180	155	365	8-M16	220	12
125		56	250	210	185	400	8-M16	230	12
150		56	285	240	210	475	8-M20	280	14
200		60	340	295	265	540	12-M20	360	14
250		68	405	355	320	630	12-M24	360	16
300		78	460	410	375	780	12-M24	400	16
350		90	520	470	435	885	16-M24	400	16
400		90	580	525	485	990	16-M27	400	18
450		90	640	585	545	1100	20-M27	530	18
500		114	715	650	608	1200	20-M30	530	18
600		154	840	770	718	1450	20-M33	600	20

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【陶瓷排渣漿液閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
